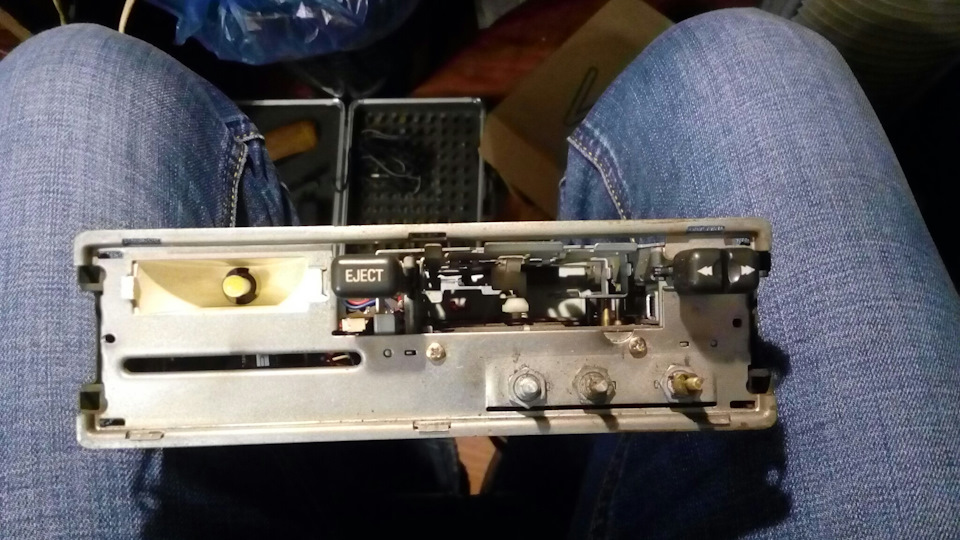

Знята передня панель

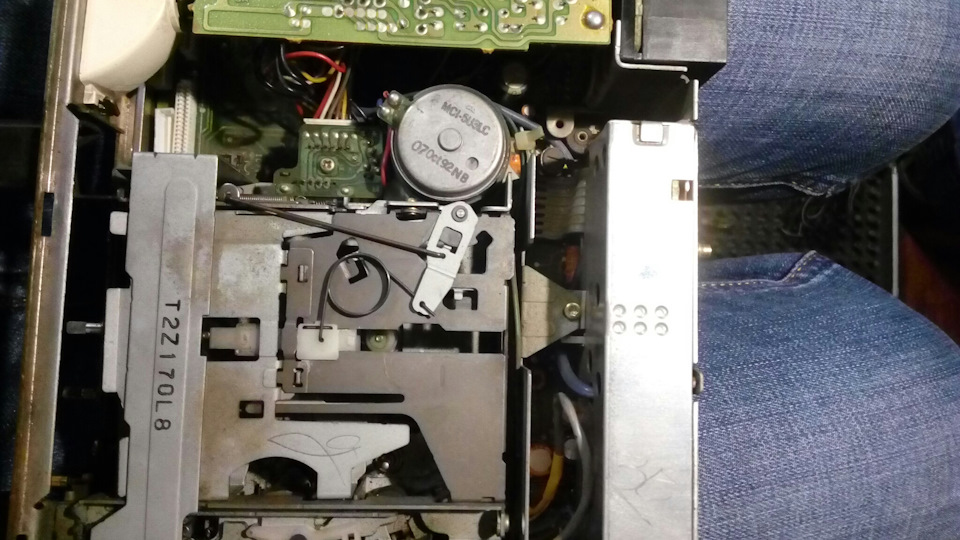

Знята верхня кришка

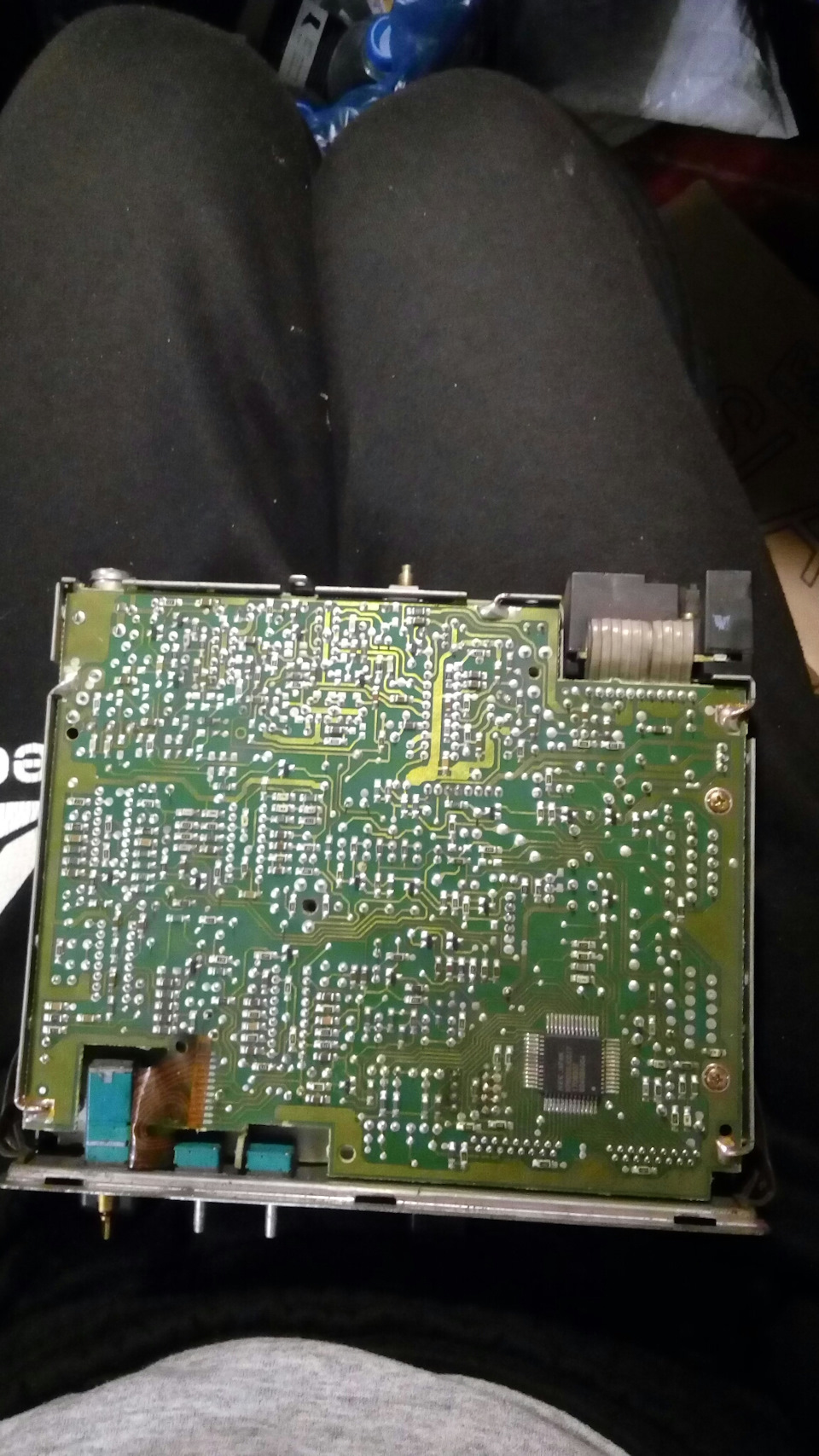

Знята нижня кришка
Після чого нам потрібно на передній частині відкрутити двагвинти які тримають Касетну деку і ще один за касетною декою вкорпусі.
Гвинти за передньою панеллю які тримають касетну деку

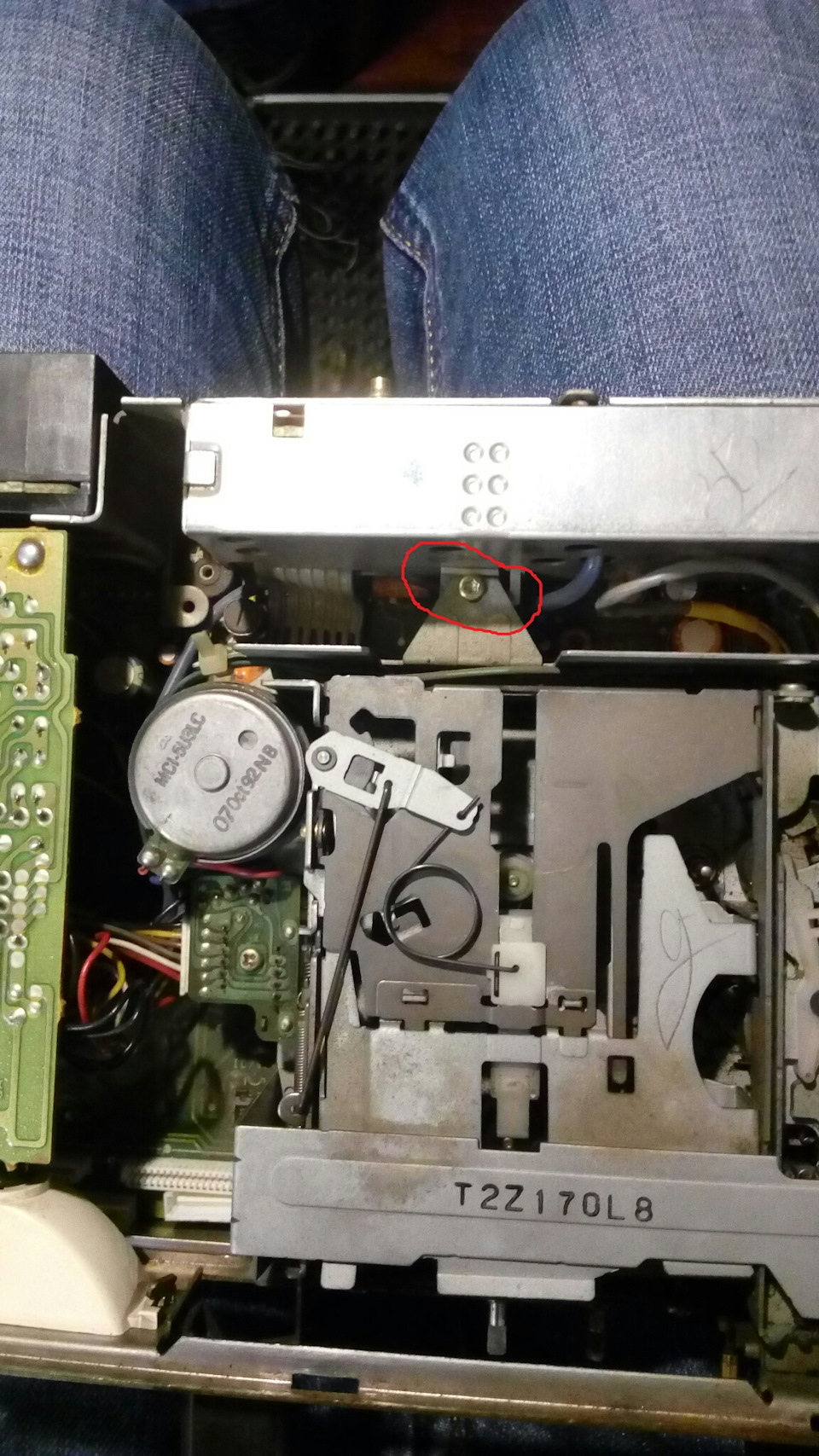

І за касетною декою в корпусі
потрібно з касетної деки зняти кнопки "EJECT" і дві кнопкиперемотування "«" і "»", так як вони нам заважатимуть дістатикасетну деку. p>
Зняті кнопки
І від'єднуємо цей роз'єм від плати
Далі беремо паяльник, бачимо перед антеним роз'ємом в корпусі наплату від касетної деки йдуть три дроти (білий, жовтий, рожевий).
Ось ці дроти нам потрібно відпаяти
Тепер перевертаємо магнітолу, знаходимо ці три дроти зізворотного боку і випиваємо їх і прибираємо касетну декуубік.
Вони ж зі зворотного боку
Далі з касетної деки нам потрібно зняти плату з якої знімалироз'єм. Відкриваємо гвинт і відпаюємо всі дроти, що з неї йдуть надеку, але запам'ятовуємо з якого контакту на привід деки подававсямінус, а з якого плюс. Нам ці контакти ще знадобляться. Після цьоговсередині магнітофона, трохи нижче де в нас були припаяні три дротиз деки бачимо підсилювач з маркуванням 70010ВВ, по обидва боки віднього стояти два конденсатори, випиває їх, вони нам щезнадобляться. Але мою пораду запам'ятати на якій нозі у них "+" та"-". Зробити це дуже легко, дивіться перед тим, як відпояти їх наякій нозі на платі намальований "+". У моєму випадку було легко, мінусова нога була навпроти сірої смужки на конденсаторі.
Два конденсатори біля підсилювача з маркуванням 70010ВВ
Вони ж зі зворотного боку
Після Як це все зробили, беремо наші дроти від модуля, які йшлив комплекті. Починаємо з харчування. Припаюємо їх туди, звідкибралося харчування на привід деки. Після цього підключаємо роз'ємна плату, також роз'єм на модуль і подаємо харчування на магнітофоні перевіряємо. Якщо не працює, то на платі куди підпаяли живленнямодуля, стоїть перемикач, змінюємо його положення і все працює.Після цього беремо провід для виведення звуку з модуля і наші двавипаяні конденсатори. На мінусову ногу одного конденсаторапідпаюємо лівий канал і те саме з другим конденсатором, але вжеправий канал. А плюсові ноги підпаюємо перед двома діодами. Намінусові ноги паяємо лівий і правий канали Середній провід, він жеземля, ми припаюємо на контакт перед діодами.
Плюсові ноги паяємо перед діодами, землю перед самими діодами
Всім дякую за увага. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
