Загалом, перестав у мене заводитися машина причому не заводилася ніз ключа запалювання, ні за допомогою перемикання контактів на релестартера., Але щось мене понесло повністю розібрати стартер іподивитися стан щіткового вузла, і знаєте що, не дарма мене тудипонесло, як виявилося.
На жаль, я не зробив фото що було всередині корпусу стартера черезте, що руки були дуже брудні, і брати чистий телефон бруднимируками ой як не хотілося, а йти і щоразу перед кожним фото митируки не було бажання.
Можу тільки словами передати що там було.Загалом усередині корпусубули і масло, і краплі води, а також весь корпус (статор змагнітами) і якір стартера були у графіті від стертих щітокстартера. Тому було прийнято рішення все відмивати, замінюватиреле, що втягують, і щітковий вузол.

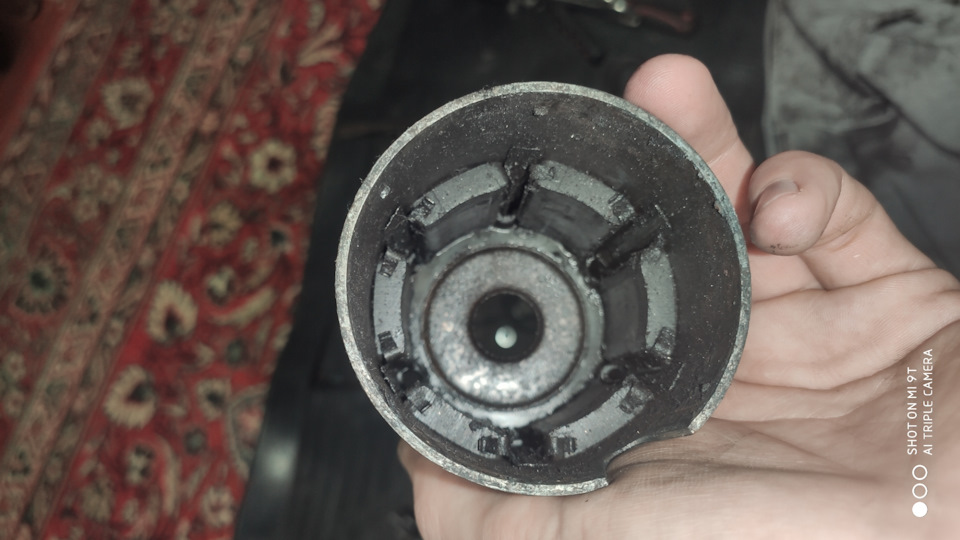

Вимитий корпус (статор з магнітами) стартера

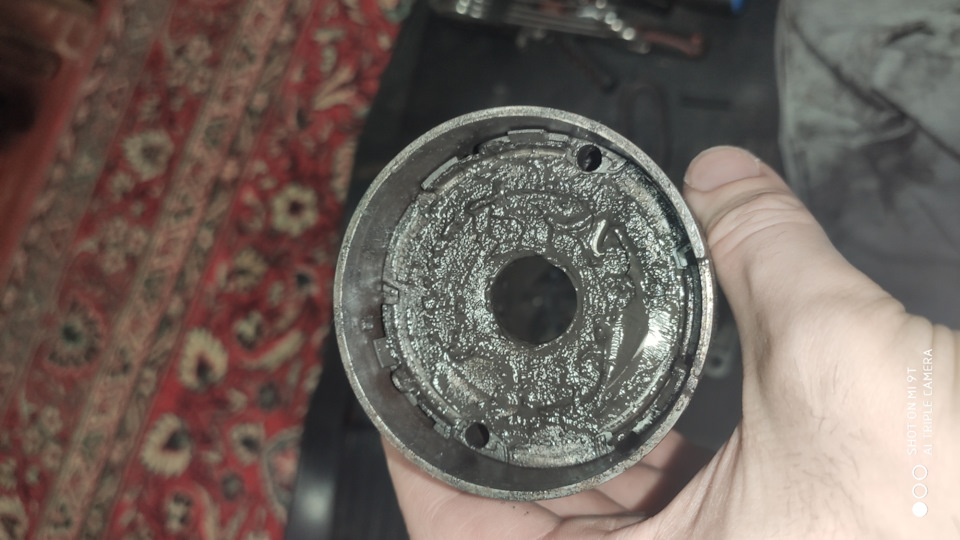

Графітове мастило для редукторного механізму стартера не змивав

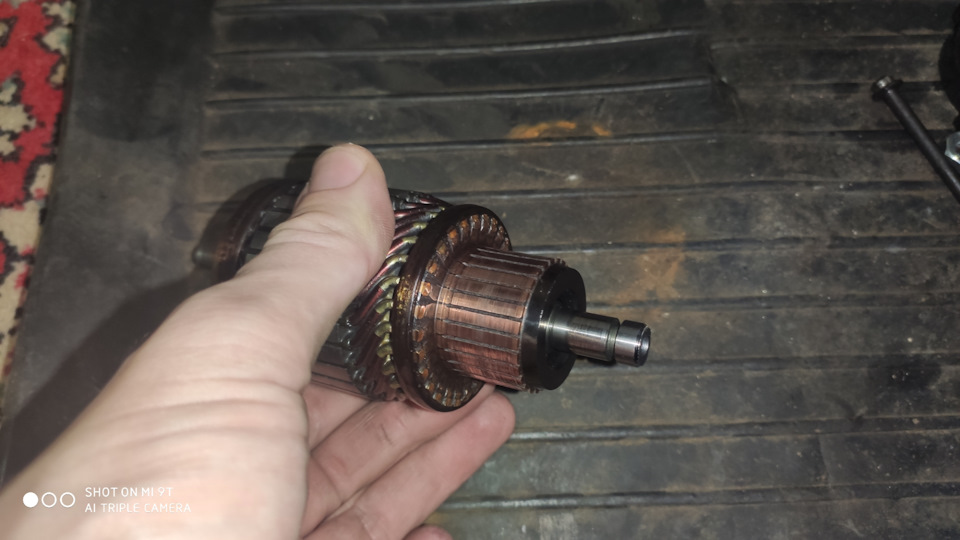

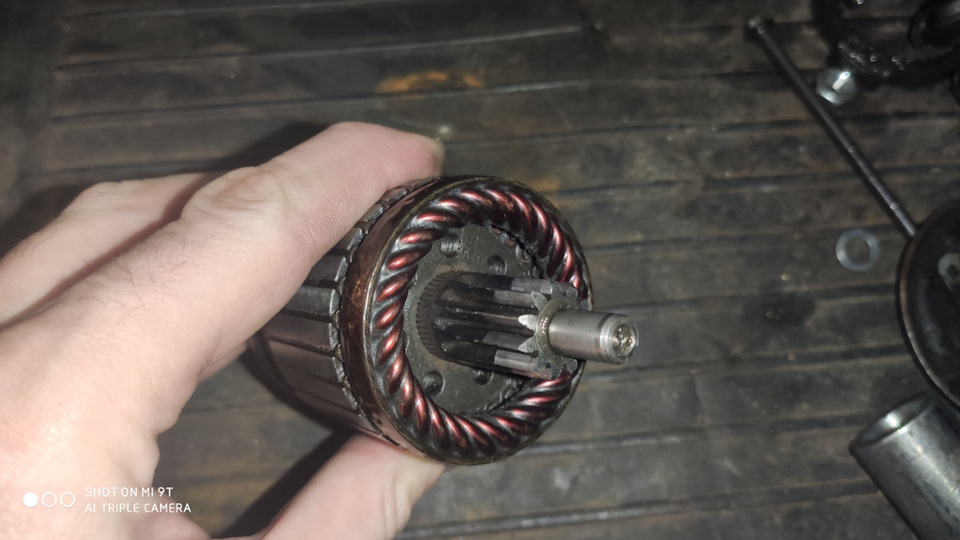

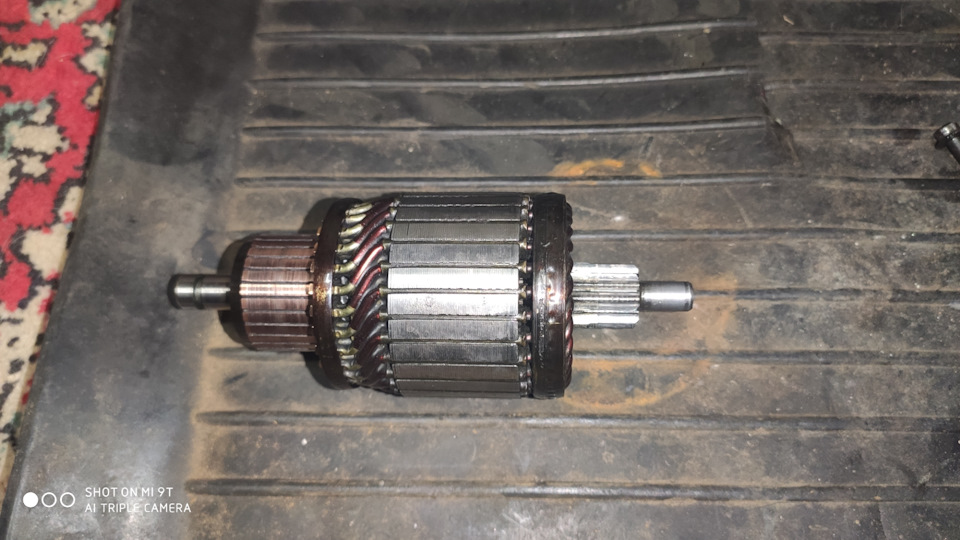

Вимитий, просушений і витертий якір стартера
А ось стан щіткового вузла стартера
Стан щіток у щітковому вузлі, як бачимо щітки стиралися нерівномірно, тому все і було в графіті
Після того, як було виявлено які органи стартера нам потрібнозамінити, запчастини були замовлені. Після прибуття запчастин, приступив до збирання стартера.
Новий щітковий вузол стартера Cargo 135015
Нове втягуюче реле стартера Cargo 138971
Далі все просто, ставимо новий щітковий вузол на якір стартера, все це ставимо в корпус (статор з магнітами) стартера ставимокришку. ) стартера і потім ставимо регулювальну шайбу
Ставимо кришку корпусу стартера і ставимо стопорне кільце що кришкане рухалася
Ставимо ковпачок і закручуємо два шурупи
Після чого одягаємо носову частину стартера, вставляємо два довгіболти і закручі голівкою на 7, тим самим збираємо і стягуємо двічастини стартера Після того як зібрали нутрощі стартера, ставимовтягувальне реле стартера закрутивши 3 шурупи спереду і прикриваємоконтакт з щіткового вузла на реле, що втягує, так само робимопровід з двома дроти для підключення управління, що втягує відключа запалювання.
Нове втягувальне реле стартера на місці
Прикручуємо контакт від щіткового вузла на втягувальне релестартера за допомогою гровера та гайки на 13
Вид спереду
Беремо шматок дроту, термоусадку, клему мама, клему якої зазвичайприкручують мінус на кузов, паяльник і паяльні приналежності іробимо ось такий проводок. . Тому береги ретельно допрацьовуємоотвір напилком і одягаємо на клему та закручуємо за допомогоюгровера та гайки на 10.
Все, стартер у зборі та готовий до встановлення
Тепер коли все зібрано, ставимо на місце, підключаємо проводи іперевіряємо.
— щітковий вузол Cargo 135015. Всім дякую за увагу. Далі буде щебільше цікавого та нового. Залишайтеся з нами, ставте лайки тапідписуюсь хто це ще не зробив.
