Допоможіть підключити тахометр…

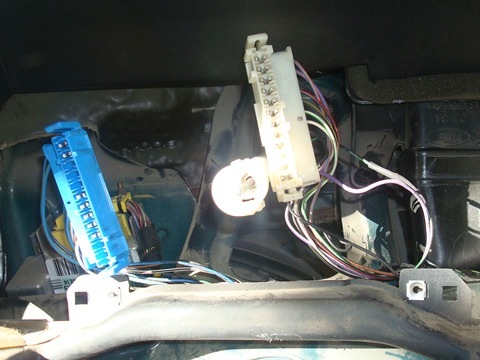

Розпинування роз'ємів.
> Білий роз'єм
1 :Фіолетовий – +
2 :Порожній – Лампа низького рівня бензину
3 :Порожній —
4 :Чорно/зелений – Свічка розжарення
5 :Чорний — Земля
6 :Білий – Рівень палива
7 :Біло/Зелений – Температура
8 :Чорно/Жовтий — Ручник
9 :1 Чорно/Червоний та 1 Чорно/Зелений — ABS
10 :Чорний — Земля
11 :Фіолетово/Білий – Далекий
12 :Оранжево/синій — Підсвічування
Синій роз'єм< < /p>
1 :Синьо/Чорний – Лівий поворотник
2 :Синьо/зелений – Правий поворотник
3 :Чорно/Жовтий — Відкриті двері
4 :Чорно/Зелений – Трекшн контроль
5 :Порожній
6 :Чорно/Зелений –?
7 :Синій Генератор
8 :Біло/Чорний - Тахометр
9 :Чорно/Червоний - Airbag
10 :Біло/Зелений - Олія
11 :Порожній
12 :Порожній

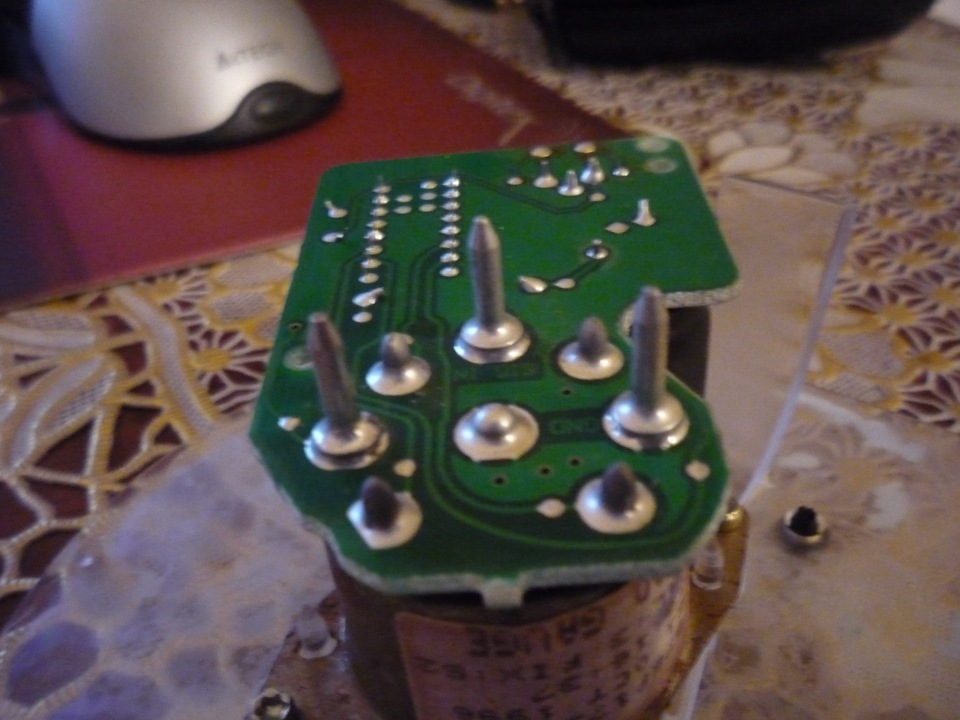

На тахометрі є 3 виходи,
1. В+
2. SIG IN
3. GND
що куди підключати?
Коментарі13
Не в курсі. Поки що цим не морочився.
я зрозумів, а мені залишився тільки трафарет зробити і прилад готова з лівим тахометром ...
заліково. чекаю фото.
думаю завтра буде...
Молодець! А тепер давай фото, як ти саму приладку розполовинив. Мені її завтра розбирати, а я не знаю, що зі стрічкою робити.
Спс ... до речі цей тахометр вже на тому місці де і повинен бути (завтра буде новий запис). в самому верху спереду) щоб шлейф залишився цілий. розібрану приладку. Що за стрічка і куди?
Я й маю на увазі шлейф. Як його від'єднати, щоб розполовинити приладку?
Витягуєш 2 лампочки підсвічування і піднімаєш його вгору.
окк. спробуємо. краще зайвий раз запитати того, хто робив, ніж зламати.
це вірно ... не знаєш хто трафарет намалює в приладку?
Який трафарет?
цифри які показують швидкість...
все заробило.))))
