Після покупки не сподобалося відкриття багажника тільки ключем, після дослідження сторони боку був виявлений трос від замкубагажника і дірка внизу в обшивці, тобто важеля не було, так само ів багажнику.
Було вирішено встановити відкриття багажу електричним замком.

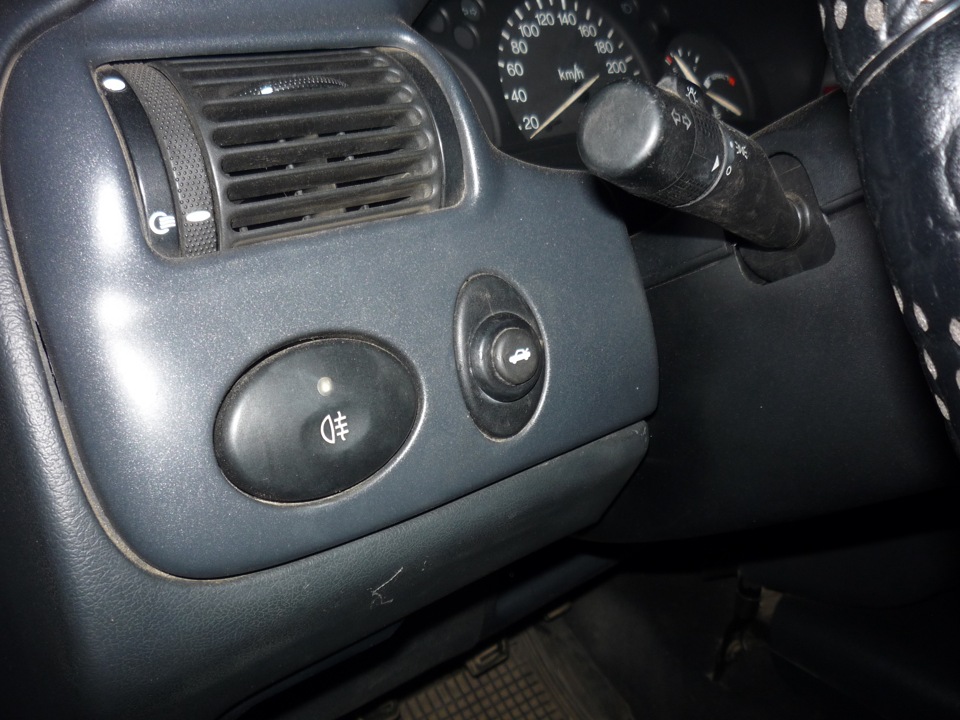

2. Кнопка відкриття (куплена здається від десятки),
3. Запобіжник (7, 5А),
4. Провід (через всю машину),
5. Підручні інструменти.
Таким чином:
Запитуємося від будь-якого джерела, далі на запобіжник, потімкнопка відкриття і далі на замок. На корпус (масу).Прикручуємо замоку ляді під зручним для його роботи кутом (у мене на одному болтику, для його ходу, щоб було менше навантаження на нього).
І вуаля. Торкання)))))
Фото буде або сьогодні ввечері або завтра…
Ось і фото…
>

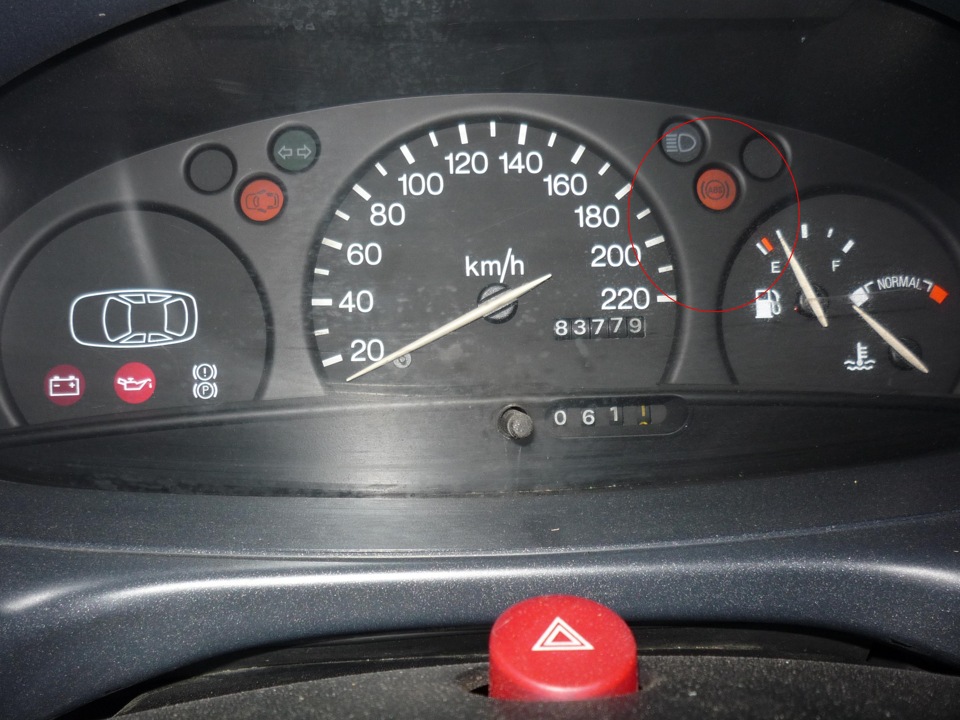

і ще забув:лампочки що на приладці (відкриття дверей та багажника)будуть світитися тільки при включеному запалюванні, якщо дверіта/або багаж відчинені.
<

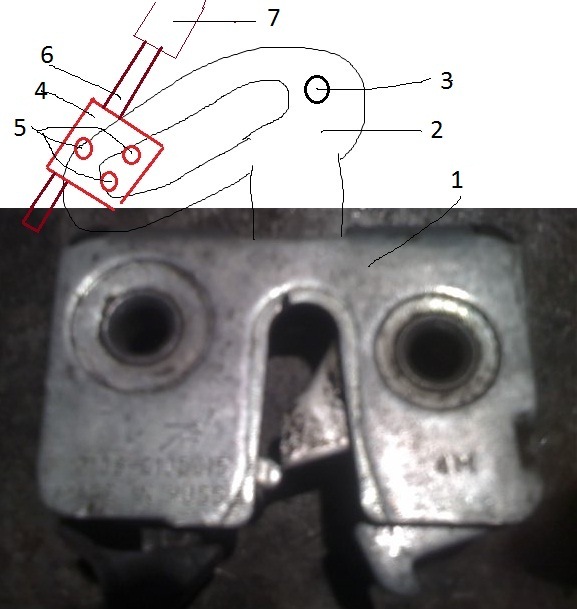

Сфоткати зможу як мінімум на вихідних і то не гарантую, але осьнамалював як міг.))
Думаю хто бачив цей замок саме на ляді (двері) той зрозуміє.
І так, спробуємо пояснити:
1. Сам замок
2. Рухомий механізм
3. Отвір через яке кріпиться тяга, що йде до серцевини
4. Хр*нь за допомогою якої все скручується (в комплекті зел.Замком)
5. Болтики затискні
6. Тяга, йде до ел.Замку
7. Сам замок
Сам замок (7) підключаємо на виштовхування, хр*нь (4)ставимо на крайній точці рухомого механізму (2), тільки так, щобможна було затиснути обома болтиками (5), підганяємо за розміромтягу (6) затискаємо її третім болтиком, зайво відкушуємо, Все добрезатискаємо і відчуваємо…
Ефект той-таки що при відкритті ключем, піднімається
рухливий механізм (2) тощо, і багаж. Відкривається…
Буде питання — пишимо не соромимося… бо краще раз побачити ніж 100разів розповісти…

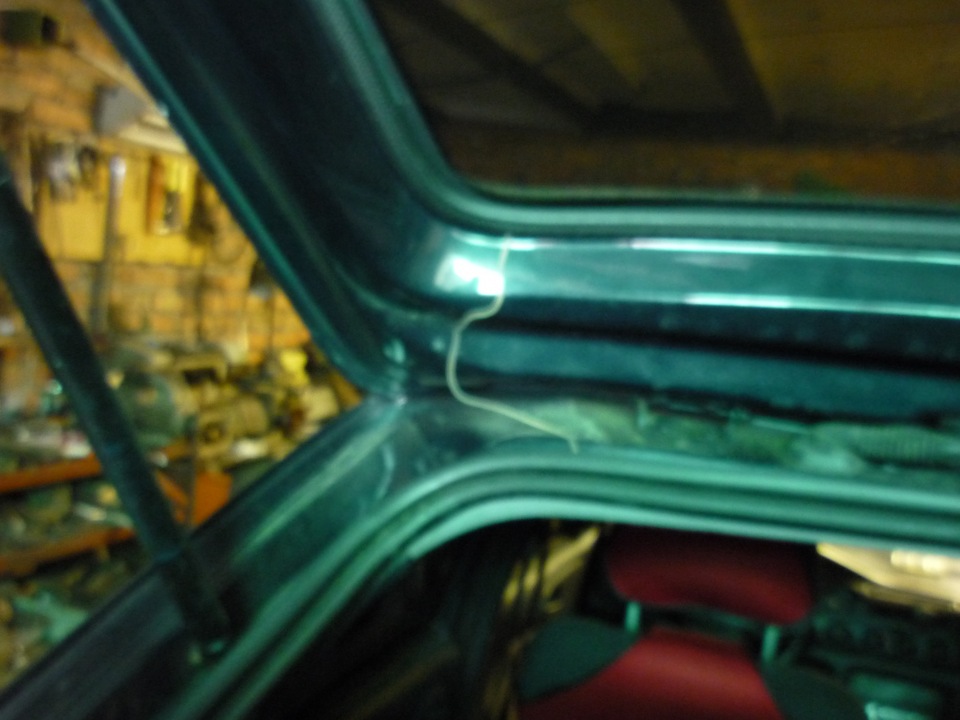

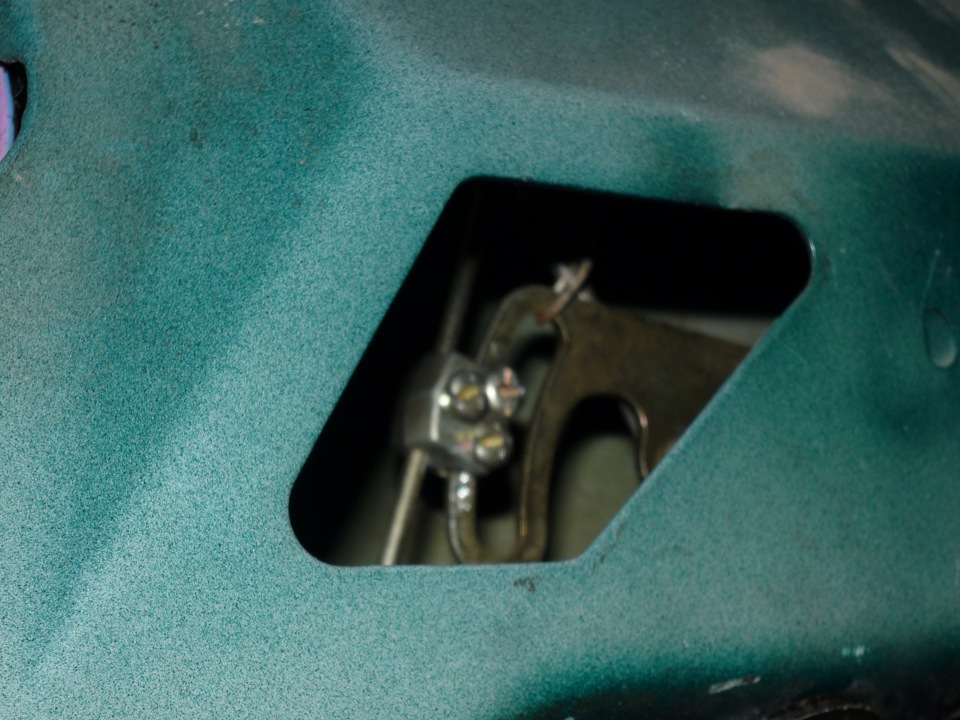

Сьогодні додав пружинку, бо сьогодні помітив що не кожного разузакривається, зі пружинкою все гуд ... Так піднявся на ляду і щевивів лампочку на приладку, правда пише (аВС) ... Лампу на дверітеж сам робив ...
Коментарі19
У мене вся система із заводу)
З заводу може бити тільки трос на відкриття багажника, але не як не електропривод...
Ну не знаю, у мене все завод, і тунель і кнопки, аж до електроприводу
От повний завод, рік 99
А як кріпив сам ел. замок до кришки багажника?
Болтиками, там і отвори є рідні, саме підходить) тепер підключив ще й до сигналки ...
Там 1 дірка тільки
та ніби 2 було) давно було ...
Я так думаю без пружини не буде нормально працювати?
Чесно кажучи навіть хз, так як спочатку працювало норм, а пізніше вже помітив що не до кінця відходить клямка.
вчора проводив ту ж процедуру, поки що тільки поставив сам привід. ось зараз уважно перечитав ваш , і здається у вас помилка - привід треба ставити не на втягування, а на штовхання. принаймні у мене так, рухливий механізм ( 2) для відкриття йде вниз,...
Можна на ТИ - ровесники)) Теж перечитав свій , таки так, там помилка, ща виправлю. Дякую що показав. , в які вже всовується запобіжник. Ах так, через якийсь час ще додав пружину, щоб повністю назад поверталася рухомий механізм (2) бо соленоїд не повн...
А де таку пружину дістати?
так будь-яку, тільки м'яку щоб і соленоїд її розтягнув і ти коли клюємо відкривати будеш. До речі на останньому фото вона є.
Взагалі якщо соленоїд вже поставив і двері нормально зачиняються, то пружинка не обов'язкова, просто у мене через час погано почав працювати замок — не замикав, поставив пружинку і всі норми.
Та аналогічна проблема, в тому й справа ))
тоді шукай пружинку…)
є спеціальні роз'єми для запобіжників =)
я так вважаю пружину поставив щоб соленоїду легше відкривати було?
