🤓 Side Assist (Blind Spot Assist) + Rear Traffic Alert 🚨

Так, сьогодні 1 квітня і всіх зі святом, але сьогодні мова піде непро першоквітневі жарти, а про такі. Помічників як SideAssist та Rear Traffic assist.

До встановлення та збору запчастин йшов довго, але впевнено інасамперед були замовлені дзеркала з блоками ікронштейнами.Найуважніші і найрозумніші можуть здивуватися чомудзеркала в зборі, а не просто дзеркальний елемент? » — Все просто, шукав дзеркала з автоскладанням і щоб із дзеркальним елементом підSide Assist всередині.Загалом все було успішно придбано./>
5C6-857-522-AB - праве дзеркало
5Q0-907-685-B/або 5Q0-907-685-A - блок управління Slave
5Q0 -907-686 B/або 5Q0-907-686 A — блок керування Master
5C6-971-301 — кронштейн для блоку керування Salve
5C6-971-301-A — кронштейн для блоку керування Master Другим етапомбув встановлений новий Gateway. Третим етампом закзавпроводку для цієї справи. Проведення парт номера немає. Спробуйтешукати або Б.У. Чи на Аліці. Мені дістала людина в Україні — новасаме для Jetta

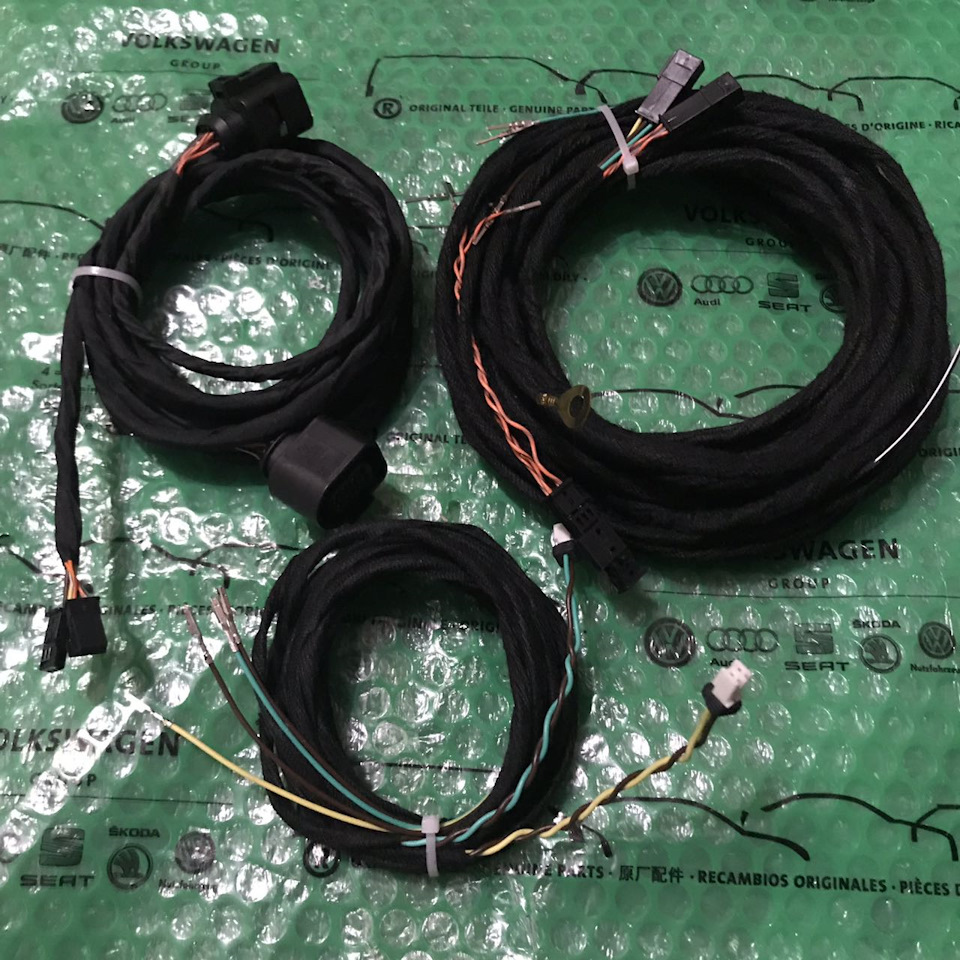

Склад прводки:
— джгут проводів Slave -> Master
— джгут проводів салонний (від Slave - Master до маси, запобіжникам, дверям)
— джгут проводів двері до дзеркальних елементів — 2шт (у ліві таправі двері)<

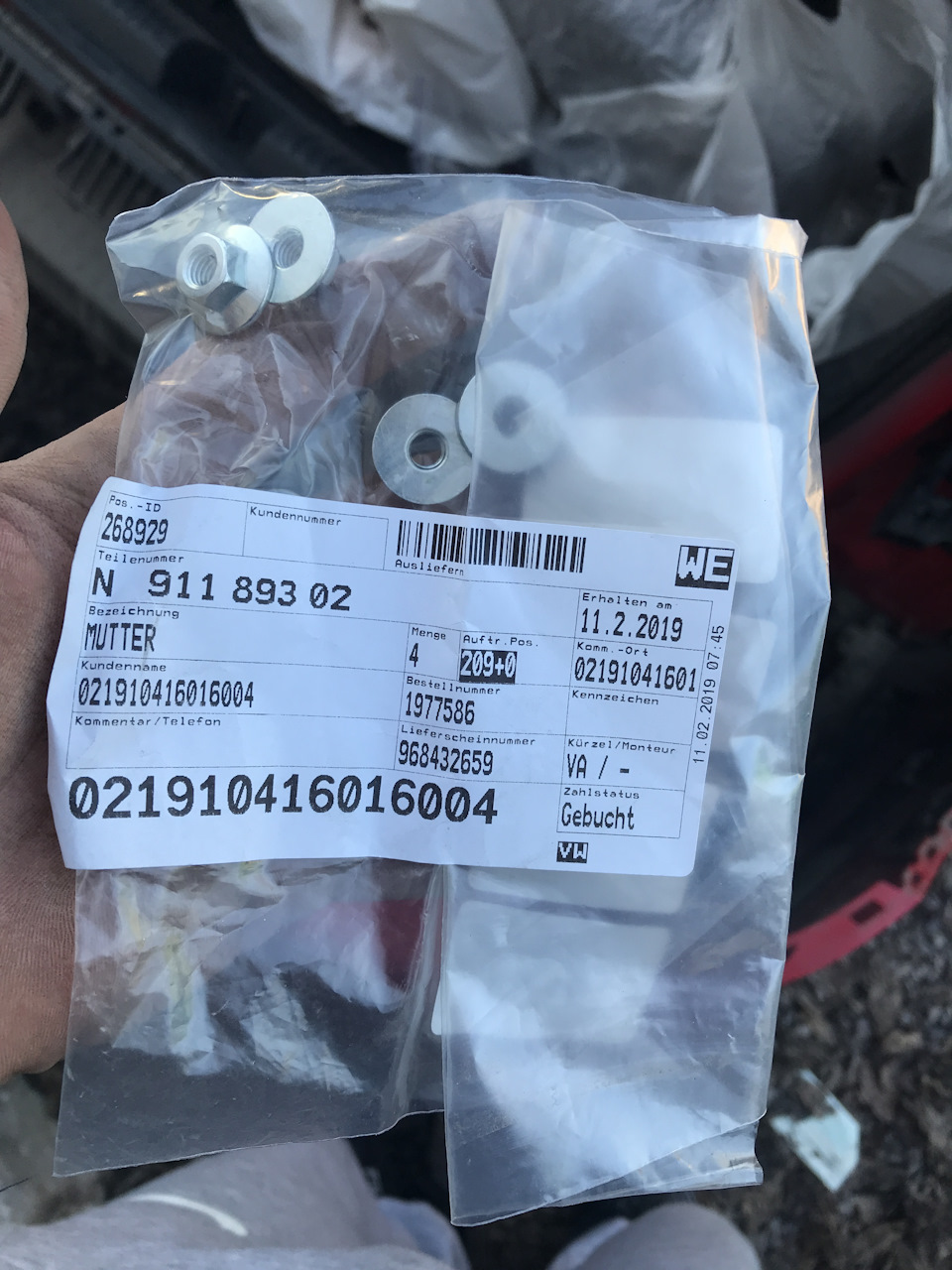

Попутно були замовлені 4 гайки для кріплення кронштейнів дляблоків керування з парт номером N 911 893 02

Думаю, на цьому можна закінчити збір запчастин і перейти доустановки. У мене установка відкладалася на зимовий період тому щогаража я не маю, а на стоянці з голим пузом взимку порається нехотілося 🤣Загалом потепліло і можна приступати.
для мене це все було в першій, то я вирішив спочатку зайнятисяустановкою радарів і джгута проводів в бампер. Начитавшись якзнімається бампер і переглянувши купу схем, все було не так, якбуло в інструкції. У кратці опишу, що потрібно зробити.
— пройтися вздовж всього бампера і відкрутити ВСІ саморізи (незабудьте про один саморіз з кожного боку в колісній арці, якийзахований під обшивкою)
— відкрутити стоп сигнали (прикручені ручними пластмасовимиболтами)
— відводимо з лівого та правого боку бампер із засувок
— знімаємо бампер із засувок які знаходяться під стоп сигналом

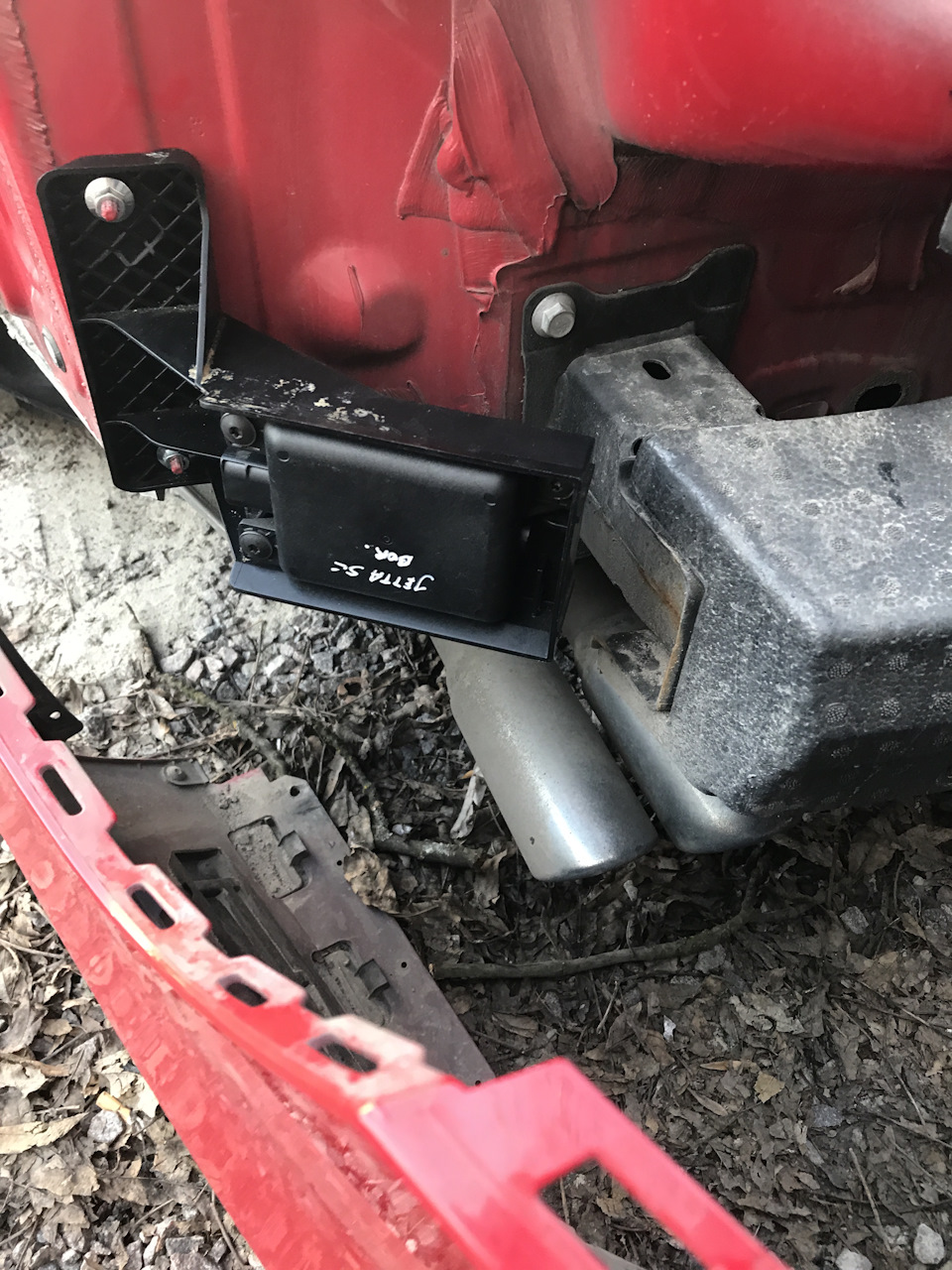

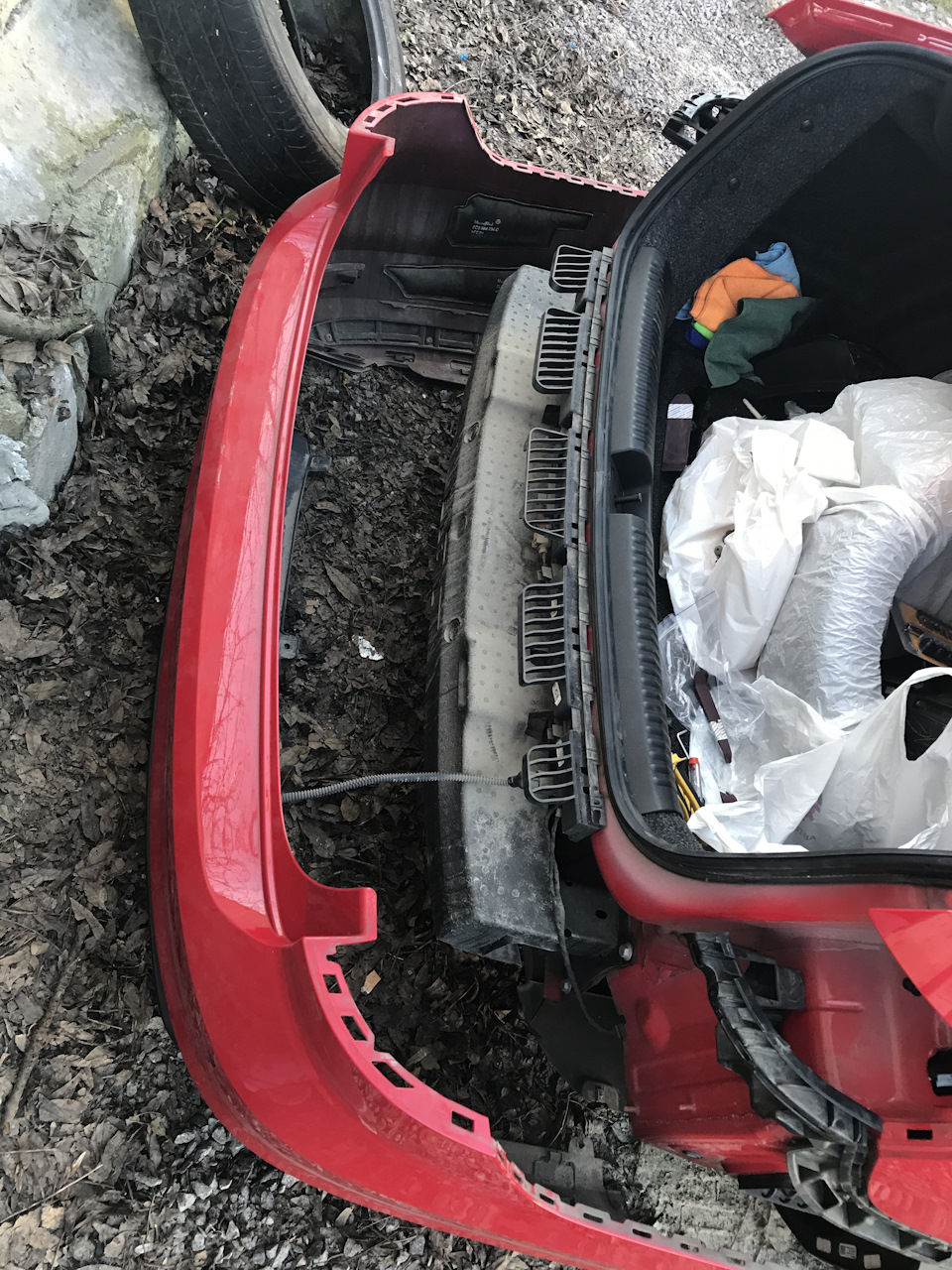

— бо я працював сам, а потрібно з помічником щось було трохи незручно. Загалом сідаємо з задньої частини бампера по центрузаводимо пальці до зі сторін стоп сигналів і тягнемо на себе бамер.Тягнути здається немає сил і зараз щось зламаємо, але тягнемо —сидить дуже туго. Після того як війна з бампером закінчилася, спускаємо його акуратно. Повинно виглядати як то так:Ставимокронштейни, радари і прокладаємо проводку. Лівий кронштейн ірадар
правий кронштейн і радар
Радари переплутати не можливо, їх кріплення запобігають нам відцього 😉 Проводку прокладаємо в штатні місця там де парктроніквздовж усього підсилювача бампера. > Забігаючи наперед скажу, що мені довелося знімати бампер 2 рази так як на відміну відрадарів фішки до радарів можна переплутати місцями, що я успішно ізробив. Тому перевірте кілька разів. Коли проводку підключили іперевірили кілька разів, то кінцевики закидаємо з правого боку вбагажник. Там гумка в яку заходить проводка від парктроніка тудипрокидаємо і нашу від радарів. На цьому етапі роботу з радарамизакінчено і в області бампера теж. Збираємо все в зворотномупорядку. Після всіх робіт з радарами готуємо салон (у мене проводкабула лівостороння 😳):- скидаємо клему з акумулятора - знімаємозадній диван - будьте уважні з порогом в задній частині і панеллюбіля заднього сидіння. Вони там прикручені 3 прихованими гайками (дві під диваном) та інша вгорі (там кришку потрібно відкрити тавикрутити) - розбираємо ліву сторону порогів. Після цьогопрокидаємо проводку з багажника в салон до лівих дверей. Убагажнику кріпимо фішки за кольором дротів:кріпимо масу до кузова (я закріпив до тієї, яка ближче до двигуна)

Підключаємося до гейтвей. У гейті нам необхідні:7pin J533 - (Canext low) 17pin J533 - (Can ext high)

> Зверніть увагу на роз'єм - це роз'єм для розширення Can Ext.Тобто якщо потрібно поставити RDKS то пиляти, різати нічого непотрібно, просто підключаємося до роз'єму помаранчево-чорний це -7, помаранчево-сірий - 17
7 пін
17 пін
> Після цього необхідно підключитися до роз'ємів дверей з бокукузова. Щоб їх розібрати, потрібно у відкритих дверях натиснутигофру серху з боку кузова і вона відкриється. Виймаємо роз'єми. Туту нас можу бути 32 або 28 контактні роз'єми (різниця їх у самихпінах фактично). У моєму випадку це 28 і піни які були в проводціне підійшли мені, тому потрібно було замовляти, але проявившикмітливість впхнув невпихуемое (нЕ РАДУ — ВИПАДАЮТЬ). Піни замовивпізніше поміняю і тут доповню. У роз'ємі з боку кузовавикористовував 3 і 18 (маса) піни. Можете використовувати будь-яківільні. Вставляємо роз'єм назад в кузов (роз'єм дверей невстромлений в роз'єм кузова він нам ще потрібен) і приступаємо допрокладання проводів до правої сторони. Знімаємо бардачок, накладкув правій передній стійці і тягнемо (намагаємося) проводку підпічкою вгору до подушки безпеки пасажира і потім вниз до роз'ємудверей. Повторюємо ті ж маніпуляції як і зліва (піни теж і ті ж).Укладаємо проводку красиво, можливо використовуємо стяжки і йдемодо запобіжників. Отже у нас із джгута проводів залишився одинпровід не підключений — це харчування( + ) в блоці запобіжників. Засхемою нам потрібно було підключитися в 17 номер, але у мене вінбув зайнятий і мені підказали пробувати 15 і він теж був зайнятий.Після ще однієї підказки можна було використовувати 10, 11, 12 і вонибули вільні і я використав 10. Ставимо провід живлення тазапобіжник.
5A. > Поки все розібрано раджу зробити першу діагностикуВасею і перевірити чи бачить блоки взагалі:- підкидаємо клемуакумулятора - підключаємо Васю - йдемо в гейт (19 блок) і в спискуобладнання включаємо 3C - Помічник зміни смуг також незабудьте перевірити щоб у гейте був включений Can Ext

Ідемо в блок 3C і пробуємо підключиться

Запчастини на фото:5Q0907686C, 5Q0907686B

Якщо підключення пройшло успішно, то одразу додаємо кодування доMaster блоку:01011102

У цьому блоці ПОВИННО висіти 2 помилки по лампах у дзеркалахзліва і справа — це нормально.

Якщо все пройшло добре укладаємо проводку і збираємо салон (детреба використовуємо стяжки)
Тепер переходимо до дверей.
Дзеркала у мене були в зборі і вихід від дзеркальних елементів умене вже був у двері

Замовив частину у відповідь під них:
< /p>

Ті хто купуватиме готову проводку та дзеркальні елементи, тороз'єми вище не потрібні, але так як у мене була готова проводка тадзеркала в зборі то проводку потрібно було модифікувати. Томуроз'єми до дзеркального елемента були зрізані і підключені до тих, що вище. br> Останні штрихи, але не зовсім прості. Завестипроводку від дзеркала в гофру дверей. Сидить вона ДУЖЕ І ДУЖЕщільно і туго там, тому 100% знав, що просто так м'який провід тудине просунути. Тому взяв дріт 20см і з одного боку примотав піниізолентою, а з іншого загулив край дроту, щоб не порвати гофру.Дріт з пінами інший край дроту
> Хвилин 20-30 і дріт із проводкою в гофрі вже стирчить іздверей. Пинуємо роз'єм з боку дверей у такому ж порядку як з бокукузова - 3 і 18 піни як з лівого так і з правого боку. Не збираючинічого пробуємо підключити роз'єм дверей і пробуємо включитизапалювання. Включаємо Side Assist на панелі приладів

включаємо сліпі зони
Лампочки повинні загорітися і згаснути. Якщо все в порядку іпомилок система не видає, не на приборці не у Васі, то збираємо всеназад (не забуваємо все заізолітрувати синьою ізолентою). Двері взакінченому вигляді:Для роботи RTA можна придбати активине ABSдатчики:
WHT 003 859 A - лівий
> WHT 003 858 A — правий

Думаю на цьому етапі встановлення можна вважати успішним ізавершеним.

Хотів би висловити ВЕЛИЧЕЗНИЙ ДЯКУЮ всім кому було небайдуже і хтодопомагав мені в процесі отримання інформації, а цеGSM96 Dimkon83 T1m0nVW-R36
