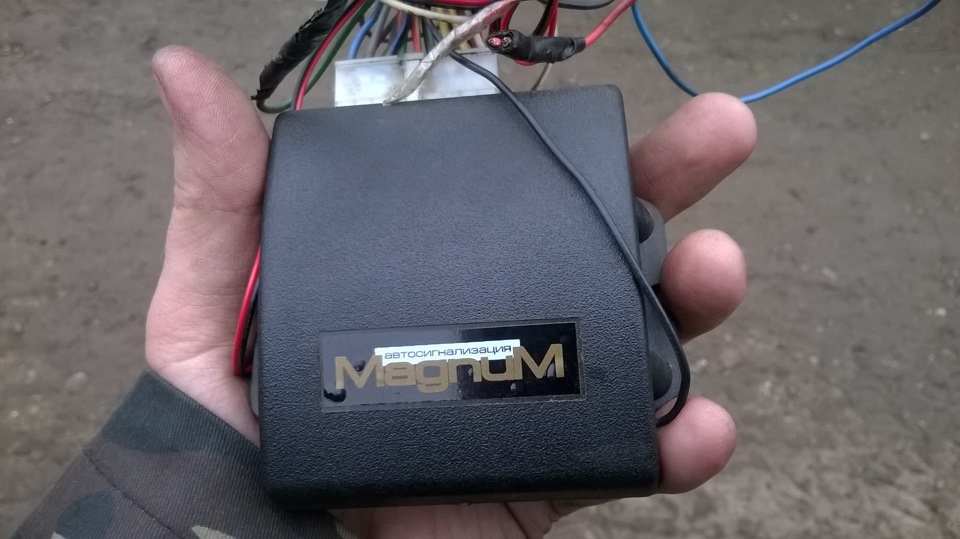

Сімка йшла в інші руки, тому блок сигналки був демонтований іподарований мені.
Власне функція сигналізації мені не потрібна. Коротко кажучискачавши інструкцію по установці, порадившись з розумними людьми, покуривши електросхеми я нудьгував, оскільки процес підключеннявиявився не так простий ( через мінусове керування та відсутністьштатного соленоїда в водійських дверях). Але спроба некатування.

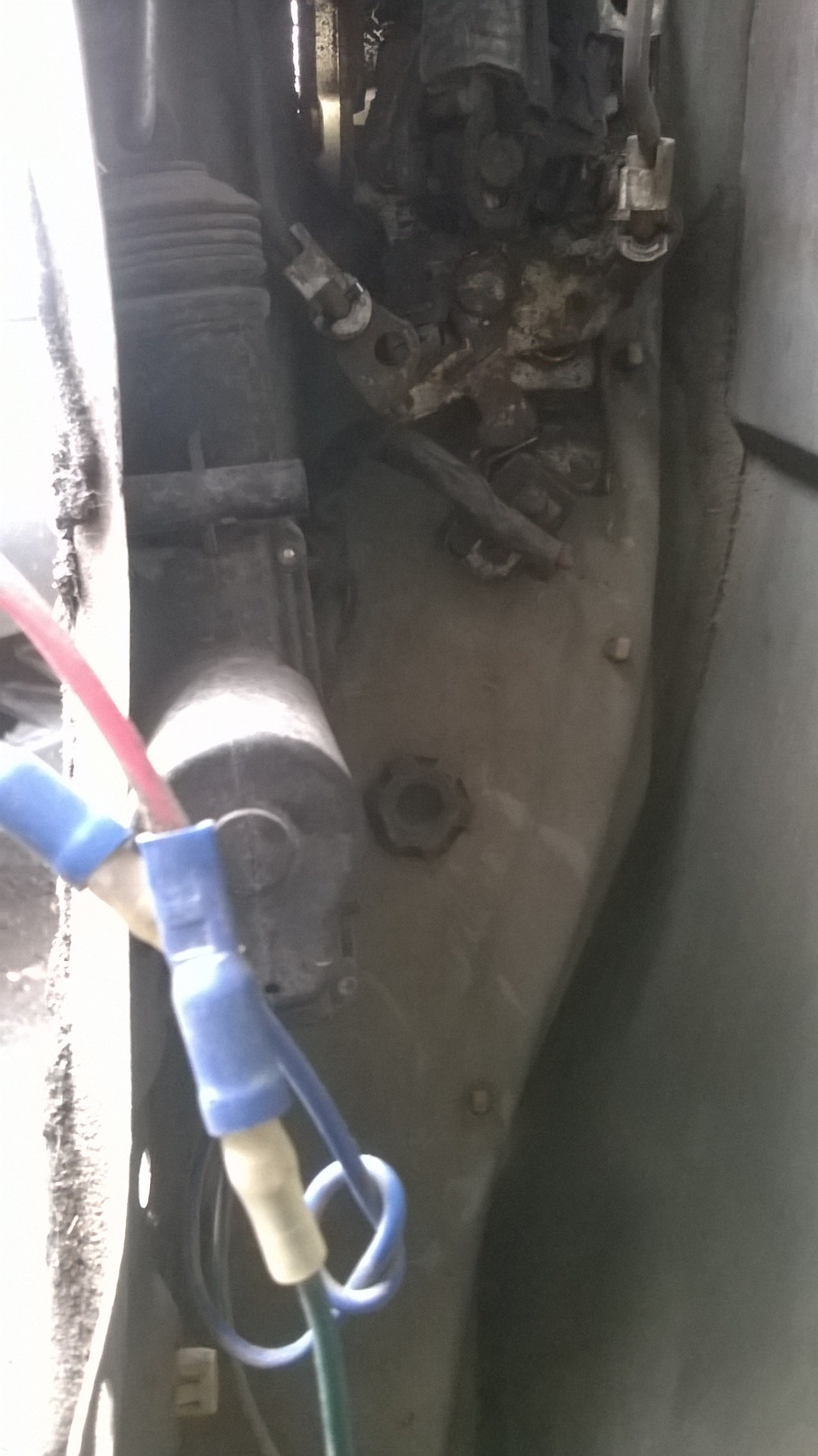

На мою велику радість розтин показало, що в дверях все ж такиопинився робочий але відрізаний соленоїд (мабуть колись сигналкавсе ж таки стояла).

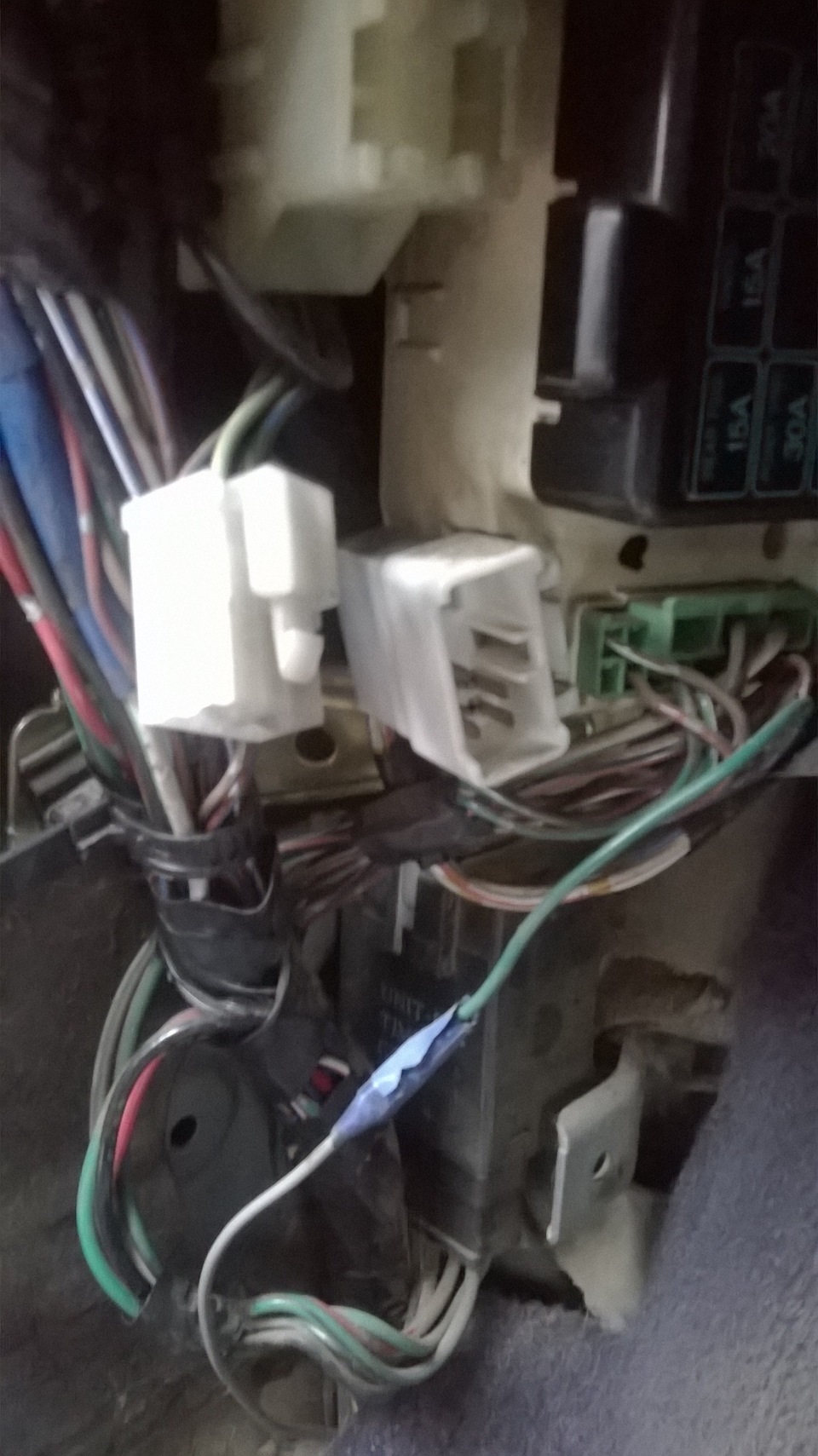

Внизу штатний блок управління ЦЗ

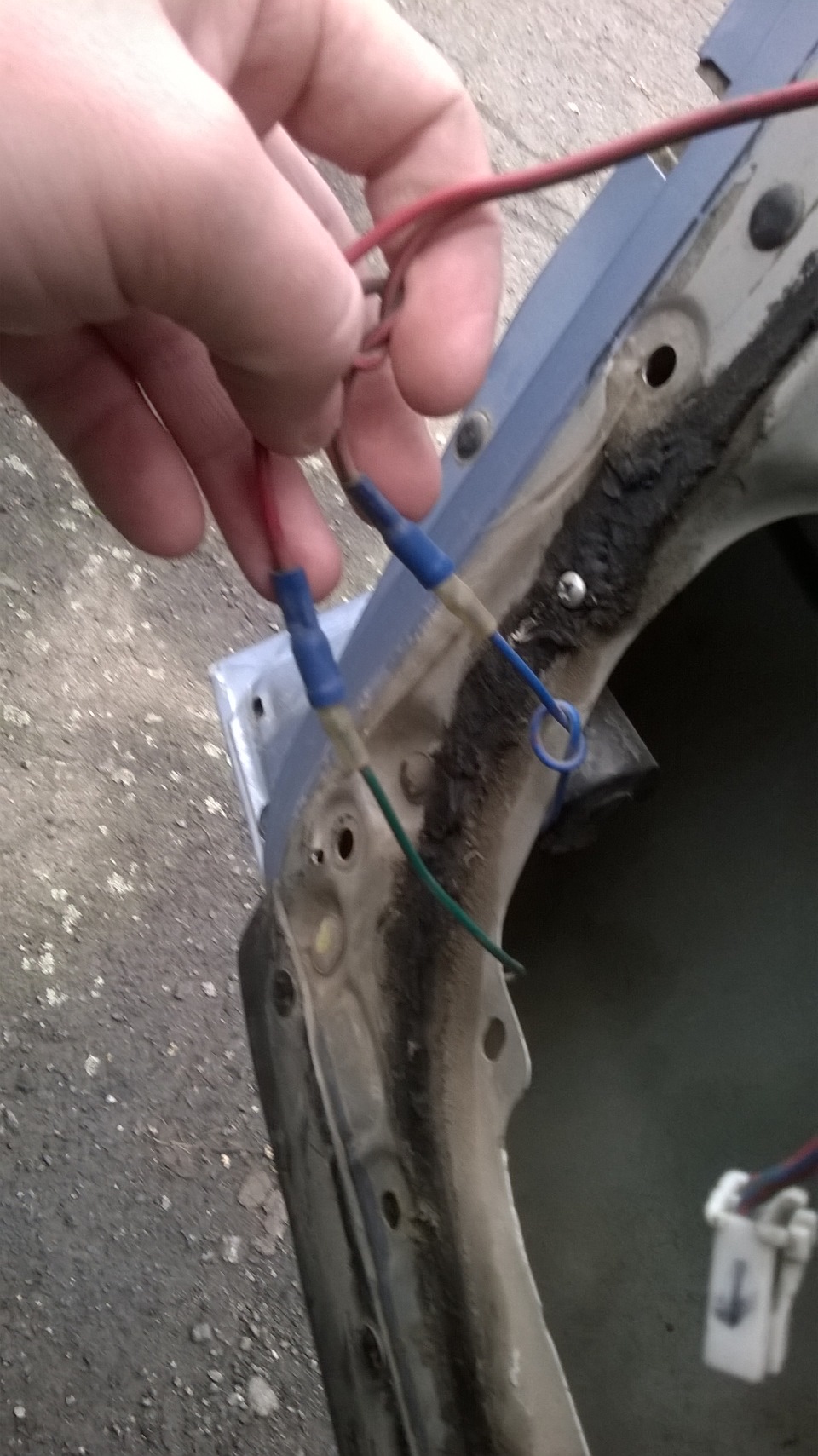

Проводи від водійського соленоїда
Далі підключення пішло за найпростішою бруківкою. Плюс від замкузапалювання методом тику виявився на якійсь фішці в районізапобіжників. Якраз зручно. На постійний плюсовий провід про всяквипадок вчепив запобіжник на 15 мА (хоча інструкція до сигистверджує що він не потрібен). Запобіжник примотав як вийшлоізолентою, оскільки забув купити виносне гніздо. Пізнішеперероблю.
Масу вчепив до першого болта, що трапився, який було найпростішевідкрутити.
Далі врізався у провід кінцевика водійських дверей і підключивпровід вимкнення охорони (так мені здалося найпростіше).
Провід сховав під пластмасовий поріг. Від лівих дверей але ценісенітниця. Лампочку індикатор вивів під скло. Сам блок тимчасовопритягнув хомутом до скоби на моторному щиті вище педалей.
> Єдине, що не зробив, це не підключив провід до аварійки.По-перше не знаю де саме мені закінчити провід, по-друге замерз яксобака. Поки що тимчасово буде без моргання. А пізніше або самрозберуся, або попрошу знайомого автоелектрика мені це зробити.Коротше кажучи на цьому поки що закінчив.
Результат - все працює. Закривається, відчиняється. Закриваєтьсячерез 30 секунд якщо не відкрити дверцята або не включитизапалення.
Пізніше поїду в село приведу все більш розумний вигляд. Закріплюнормально блок, виведу антену (є фм антена від комп'ютерногоТВтюнера). Підключу кудись провід на поворотники. Наведу в більшпристойний вигляд джгут дротів. Змажу механізми замків пасажирськихдверей (туго ходять).
Як то так. Задоволений як слон.
Всім добра.






Коментарі6
у мене такі ж замки стоять - рідного не було
Рідного чого?
замка. На купе він один. Рідні замки не такі, як у тебе (і у мене з написом Terminator) на водійських дверях.
Зрозумів. Судячи з усього моя спочатку йшла з трьома замками без водійської. Як я зрозумів є два варіанти. Перший як у мене 3 приводи, а у водійських дверцятах простий мікроперемикач який працює від ключа. Другий із замком у водійській (замок) з елек...
а я думав, що тільки один варіант - без приводу на водійській. Та й за схемами начебто так.
www.mazda-auto.ru/viewtopic.php?p=563182#p563182 з цього я зробив такі висновки.
