Таким чином:
— Шкали друкую на струшнику на тонкому фотопапері;

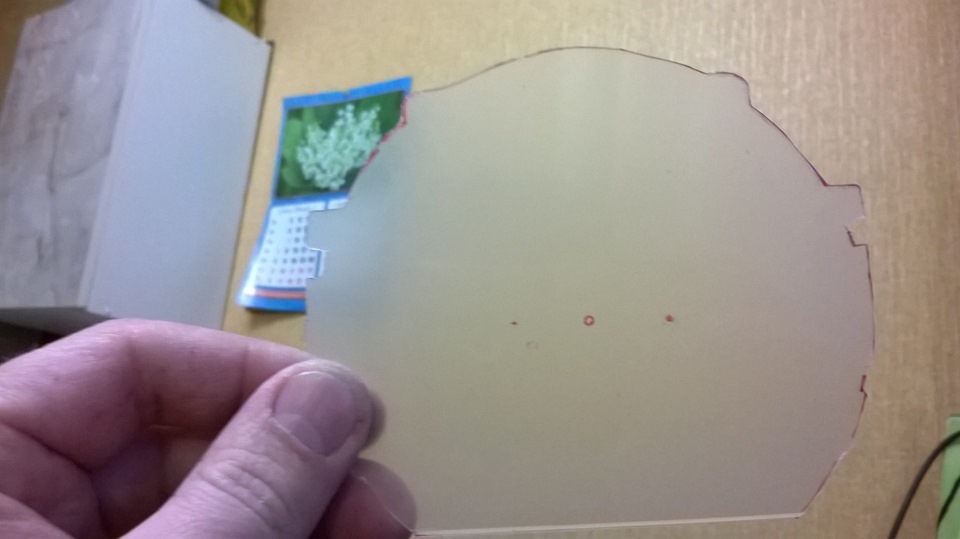

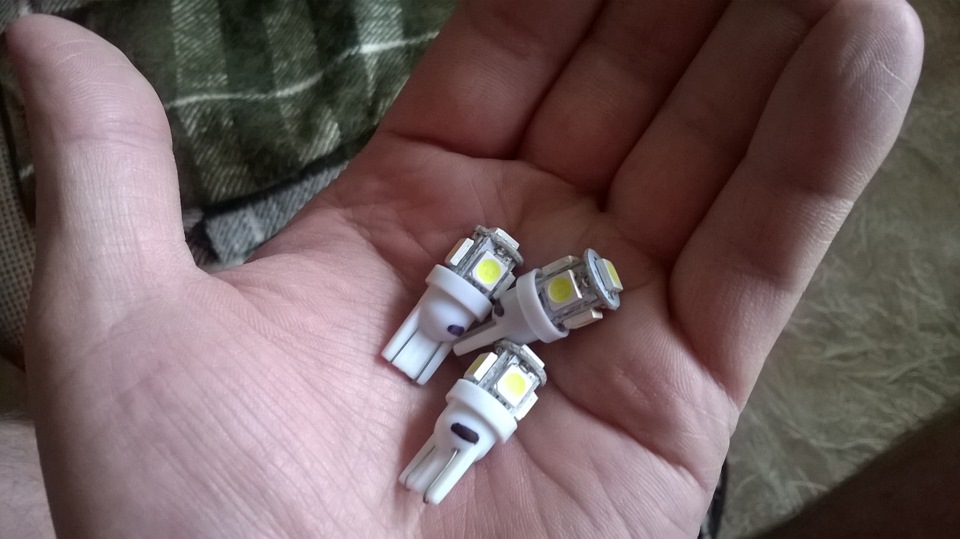

— Щільну підкладку вирізаю з боксу для дисків (бокси не з оргскла, а з напівпрозорого, еластичного пластику, який легко ріжетьсяманікюрними ножицями (дружина дізнається, уб'є) і виконує рольсвітлофільтра); — Для підсвічування купив ось такі діоднілампочки;

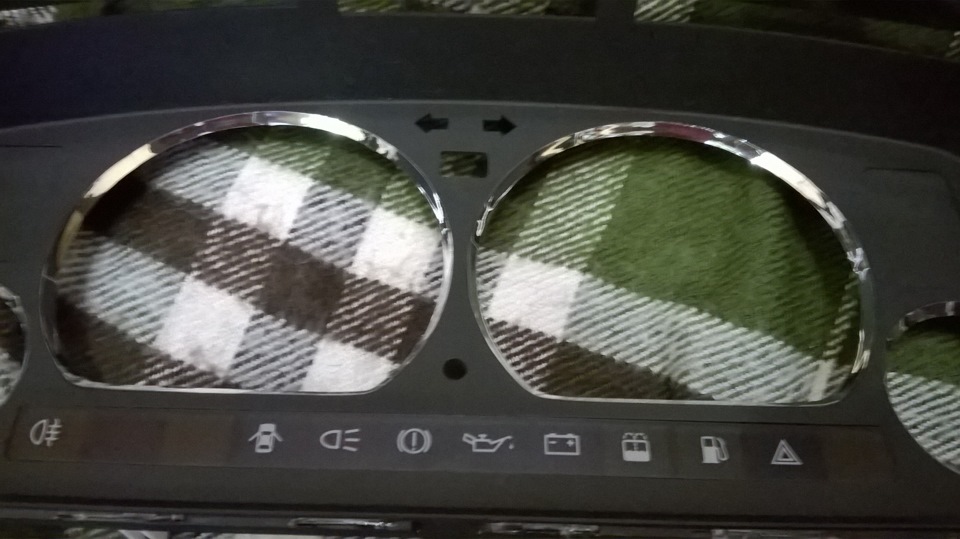

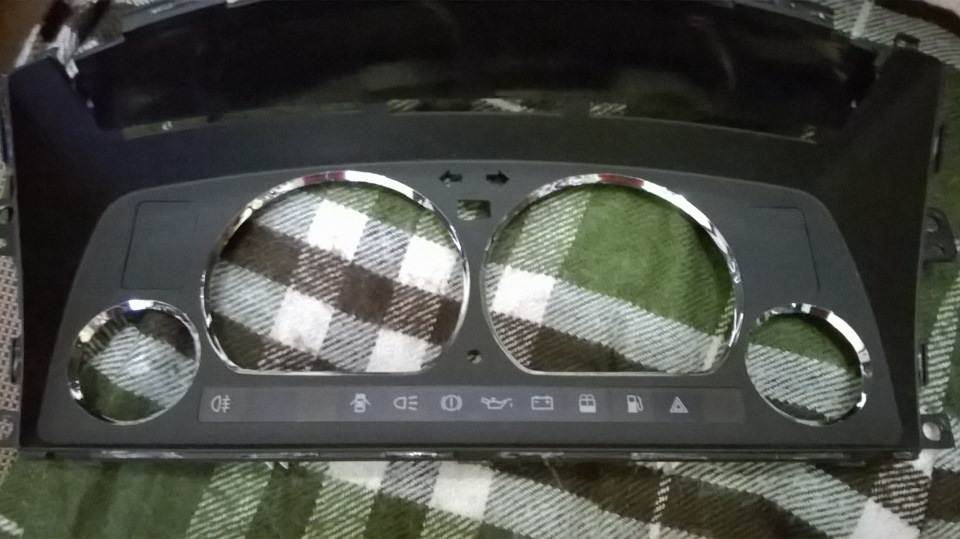

— З залишків хром плівки зробив обідки (плівки трохи залишилося, тому клеїв шматочками, але це на робочій відстані не помітно);
— Шкали наклеїв на пластикову основу двостороннім скотчем. Коротшекажучи, колгосп жахливий, зроблено не зовсім акуратно, але знову жтаки це не дуже помітно. До речі, рідні шкали вже хтось намагавсятерти. На спідометрі затерта пляма.

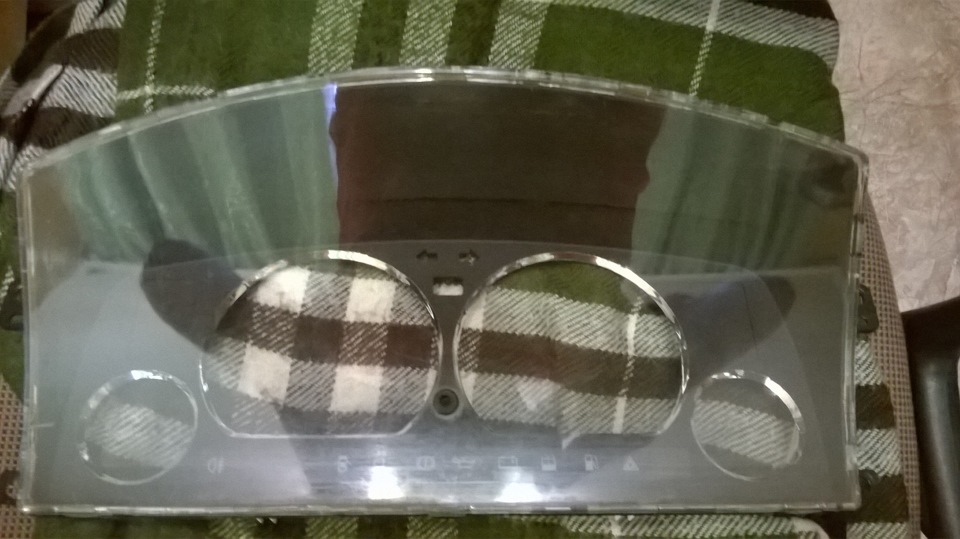

Скло ледве відлупцював, бо його хтось тупо приклеїв. В результатівийшла збоку тріщина, яка, в принципі, не помітна. Витрусив звідтитри мертвих мухи (загадка:як вони туди потрапили? ) Збираючи назадприклеїв скло скотчем що б наступного разу не доламати.Найстрашніша частина це демонтаж стрілок. Але попри загальну панікуз цього приводу знялися вони досить легко. Тільки стрілку тахометрадовелося кілька разів покрутити вправо-ліворуч оскільки непіддавалася. Знімав виключно пальцями без усяких виделок та іншихінструментів (не розумію як їх умудряються зламати? ). Температурата паливо знімаються з віссю.Бажано пальцями притримувати прапорецьна який вісь надіта і який власне наводить стрілку в рух. Коротшекажучи, нічого складного. Головне не ламати, а трохи тягнути абопрокручувати і тягнути. Коротше кажучи зібрав. Вийшло якось так.Підключив блочок на 10 вольт вийшло так. Не ідеал, але все кращеніж було. Вибачаюся за якість фото. Знімав на телефон без спалаху.Швидше просвічуються зсередини, і завдяки сильним лампочкамнепогано підсвічуються зовні. Зовнішній вигляд особисто меніподобається, якщо не брати до уваги дефекти виготовлення. Усіпоказання приладів чудово читаються. Завтра встановлю на машинуподивимося на повну картину.
Поки буде так. Трохи згодом зроблю вже нормальний варіант.
Усім добра. Якщо є питання щодо розбору приладів, звертайтеся.
Коментарі20
Що за лампочка між відчиненими дверима та ручником?
Індикатор лампи, що перегоріла, габаритів. Так само спалахує або блимає коли поганий контакт у проводці оптики.
Спасибі велике.
песець повний)))) дизайн вбивчий, очі ріже, при цьому інформативність нічим взагалі. робити, то підсвічування здійснюється не готовими лампами (з жирними точками засвіту), а збираються лінійки на смд(3528, 2835, та хоч 5630, але це взагалі прожектора...
Не хвилюйтеся так. Їх вже давно немає. Це я тренувався користуватися корелом. А з приводу інформативності ви помиляєтеся. Якщо їздиш на машині не перший день зовсім не важливо, що намальовано або написано на шкалі. Показання на автоматі зчитуєш за ст...
Так у тому й річ, що (суто на мій погляд) на такому яскравому фоні такі каламутні стрілки губляться. Набагато швидше і простіше відбувається сприйняття яскравої червоної / помаранчевої стрілки, що світиться, на нейтральному контрастному тлі тобто. те...
Насправді стрілки чудово видно. Як за рахунок зовнішнього підсвічування так і світлого поля. Я пробував фарбувати їх. Були шкали темніші. Зараз знову повернувся до блакитного тла (ну подобається мені блакитний фон у блакитній машині з синьою торпедою...
Rev637=1km- цікаво що за позначення?
Там де на фотці протертість, зверху ці позначення глянь
А. Зрозумів про що. Напевно ширина поділу. Є ж спіди на 240. Там поділки відповідно вже. Але ось у яких одиницях?
Ось ось цікаво було б точно забувати що це за цифри
Знайдено. 637 rev = 1 km - це число обертів датчика швидкості за 1 км.
Дякую дуже цінна інфо, з приводу переледелки приборки
Ти про що? Кілометраж починається з 10 км/год.
Ідея відмінна, а ось шкали (малюнок) нікуди не годяться.
Позитивненько!
правильна запису)
Ну я ж реаліст. Колгосп, він і є колгосп. Але головне не стік. Ця сумна чорна діра наводить тугу.
Якщо товаришуєш з компом то не довго. Я в принципі в корелі тільки малював. Фарбув в Пайнт немає. Мені так зручніше було, так як робити до ладу заливку в корелі я так і не навчився. Посилання не дам так як качав по- моє з рутрекера шляхом пошуку (кор...
Молодчага! Довго корів освоїввл? Можеш дати посилання на скачування проги, а то не можу знайти нормально крякнуту.
