За фактом розібрати блок повністю можна за допомогою однієївикрутки невеликої, як це зробити можна запросто знайти вмережі.
Не знаю, таке тільки у мене чи лампочки вже міняли, вони незнімаються... Щось схоже на F1 впаяно в плату.Ніяких на нихковпаків не було, взагалі нічого не було.
. .casemods.ru/services/raschet_rezistora.html абоled-obzor.ru/raschet-rezi…ya-svetodioda-kalkulyator
Як зрозуміти який у тебе резистор (якщо немає мультиметра) САЙТ ---www.dart.ru/cataloguenew/…/ty/html/color-code.shtml (якщо невідкриває, включи впн.)
> ПРОЧТИ ПЕРЕД ТИМ ЯК РОЗБИРАТИ КНОПКУ І ЗНІМАТИ ПЛАТУ
Краще взяти маркер і помітити, щоб потім правильно поставити платуна майданчик, ще краще відразу фотографувати процес.

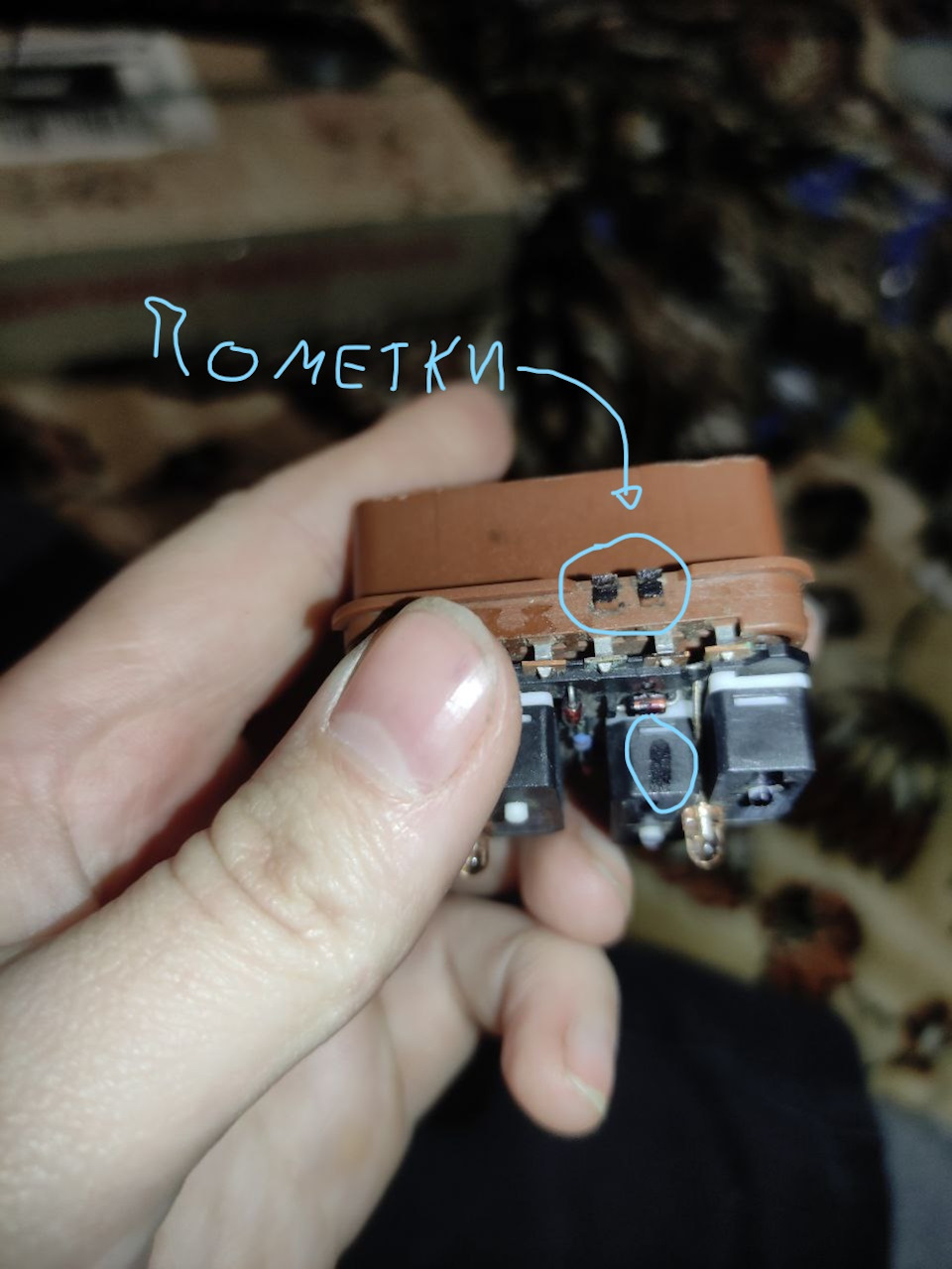

помітки щоб поставити назад плату правильно

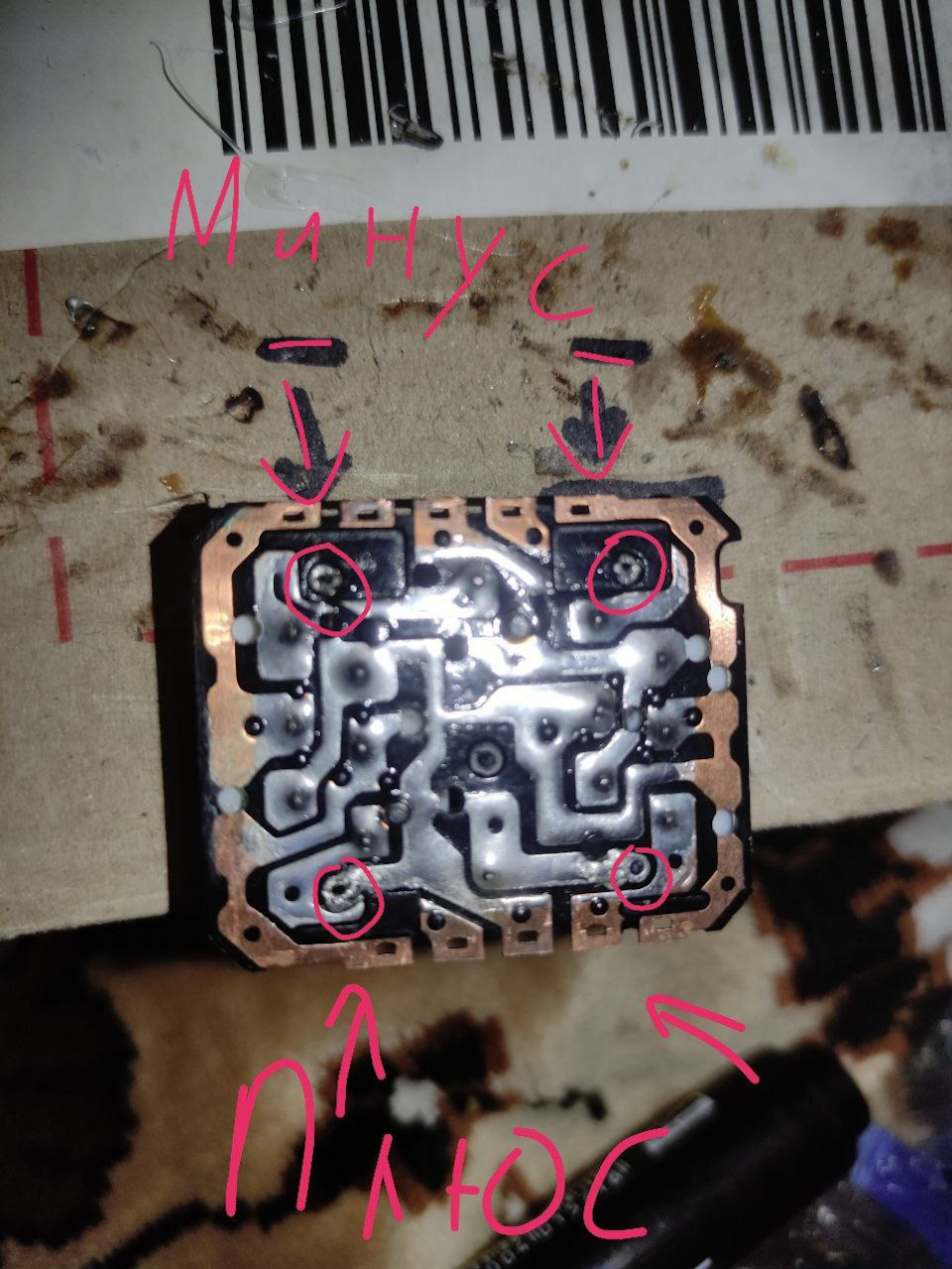

Краще взяти батарейку (таблетку) і два будь-які проводки. Передвипоюванням світлодіодів подивися де -+. У мене мінуси дивляться накермо.
Тепер коли розібралися з вибором світлодіода, з відповіднимрезистором
ЯК ПРИПАЯТИ НОВИЙ СВІТЛОДІОД?

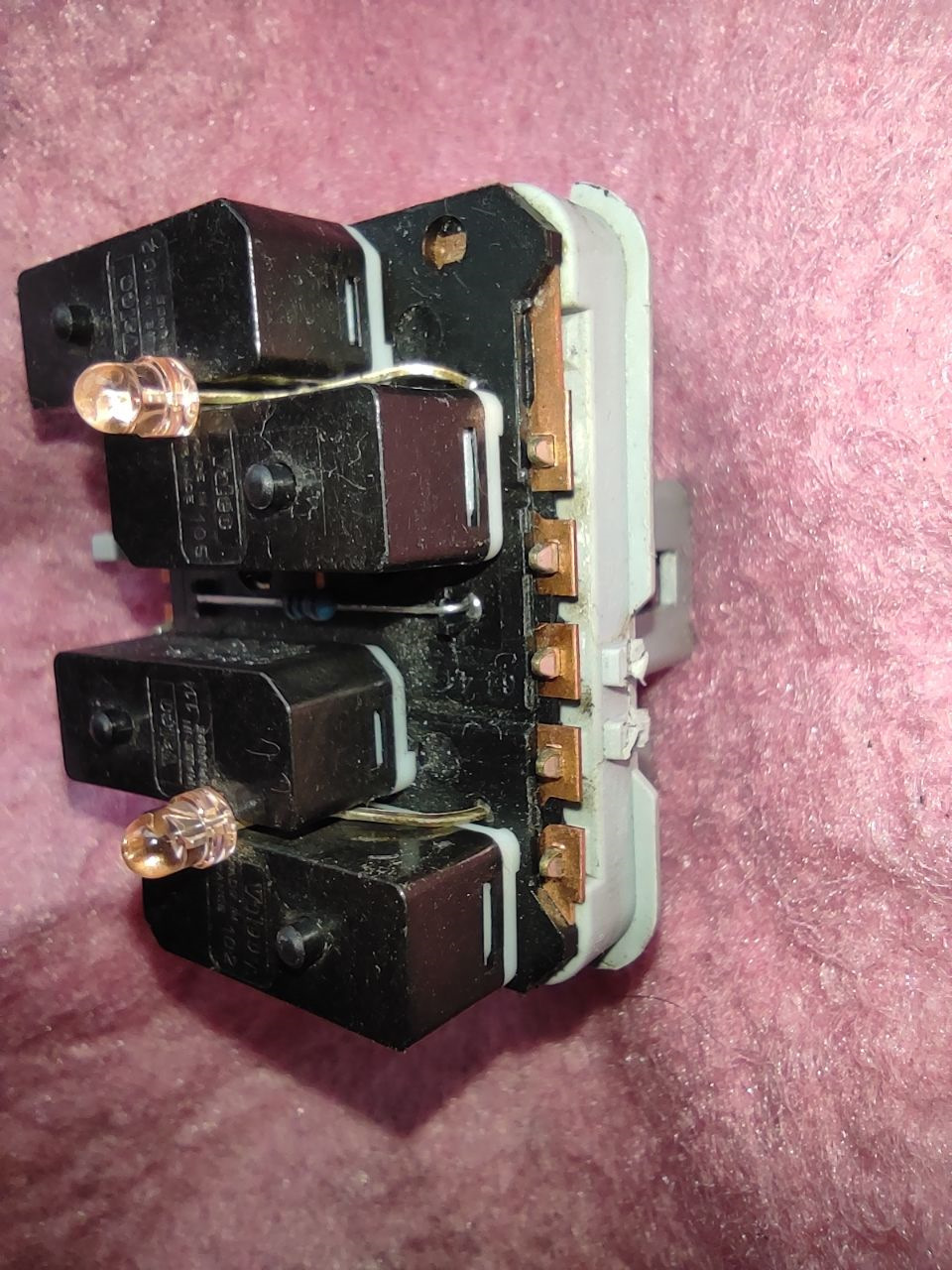

Вставити в плату дотримуючись полярності, ніжки зайві підрізати.Вставити по мітках плату на майданчик, піти в авто перевіряти яксвітиться і як тухне. Якщо у вас є СЛІДИ ОКИСЛЕННЯ на платі, зазвичай вони зелені. Не забудьте після зачистки змастити все, щозачищали мастилом для електрокомпонентів. Інакше воно зновуокислиться особливо швидко, якщо на дворі зима. Є в інтернеті такіпакетики по кілька мл, не тиснися. Нерви цілішими будуть. Я би нерадила паяти ніжки тому що це деякі роблять. Це надійно, але непрактично, раптом що буде не так після завершення робіт абонезабаром. Таке розпаювати не уявляю як. Але якщо людина хоч трохилежить у цій справі, то вона не читає цей пост))

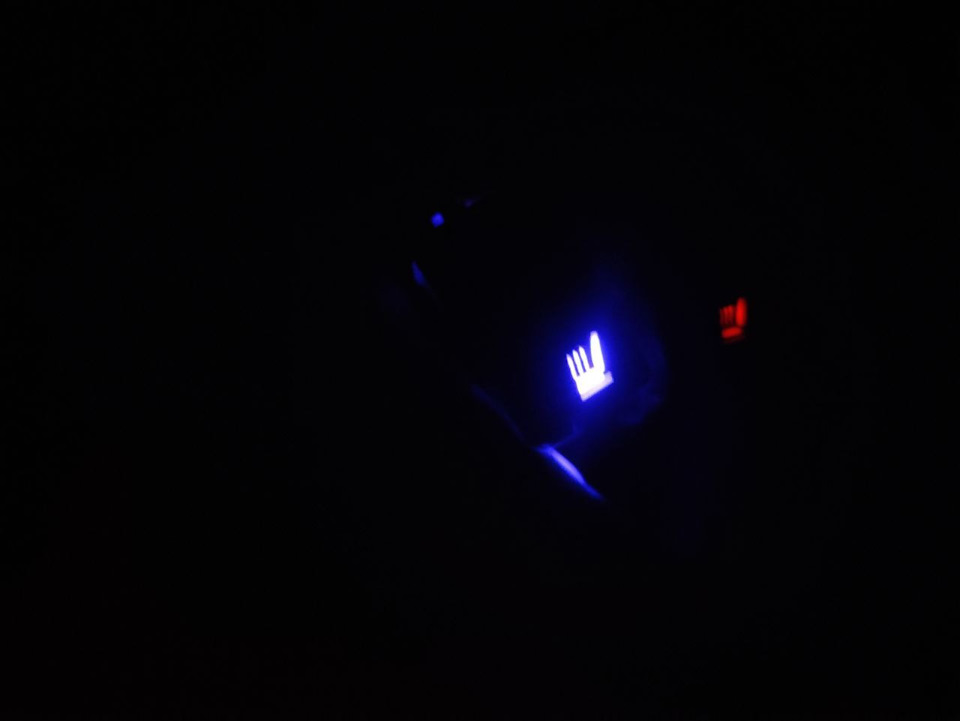

Червоне підсвічування — старе, синє – нове. На фото видновідмінності, насправді воно не б'є і не впадає у вічі. Просто таккамера бачить. Червоні були примарні (підло мертві). Були труднощіз блоком під ліктем, світлодіоди з китаю загорялися від 8в, схожещо на платі підключення послідовне, а не паралельне, їм потужностіне вистачало. Замовила кілька світлодіодів за копійки F5. Їхнєсвітіння зовсім не відрізняється за відтінком від китайських.Укнопці блокування від дітей стоїть Китай, в інших F5. Подивимося наскільки вистачить їх.

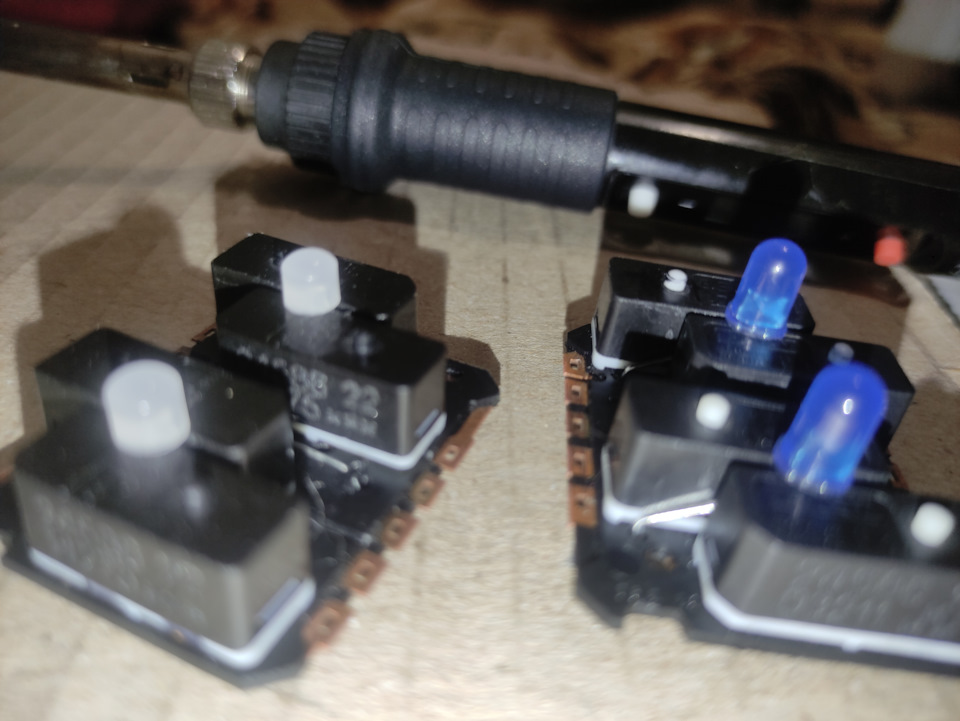

Сині f5. Інші з алі
