Є магнітола Blaupunkt memphis mp 66. У нього херова гора виходів. 4виходи під звичайні спікери. 4 виходи Line out і вихід підсабвуфер. Підсилювач.
Рис.1

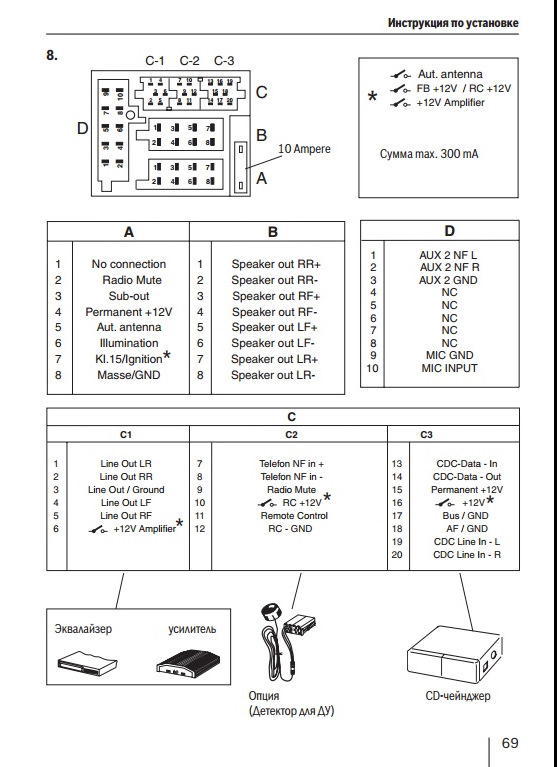

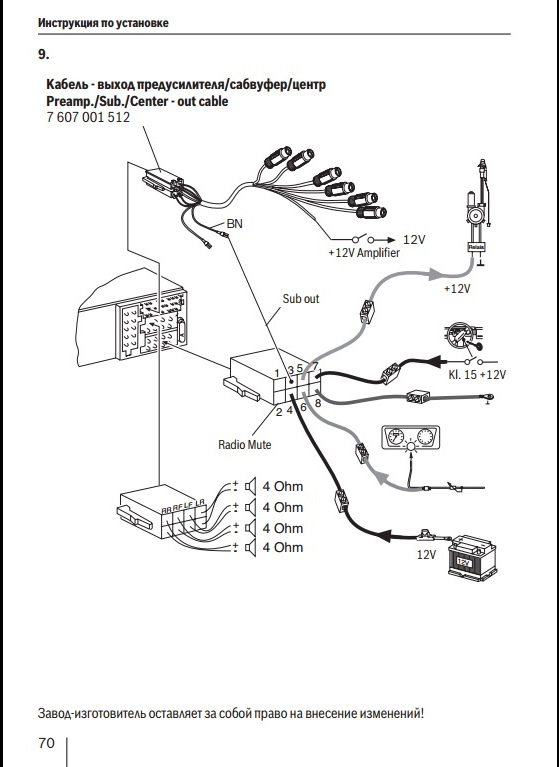

На малюнку 1 ми бачимо розпинування роз'ємів, особливо нас цікавитьтой який по центру.Пін під номером 3 плюс пін за назвою BN даютьзрозуміти що вони в парі дають сигнал на саб, тобто візьми таприпай до них аудіо кабель. Всіх фішок магнітоли.Особливо насцікавить фішка під назвою А і С1.С1 це розпинування роз'ємулінійного виходу.Фішка А всякі другорядні функції плюс під номером3 Sub-out (тобто вихід на сабвуфер).І немає жодного зв'язку між цимифішками крім як тим, що я описав на малюнку 1. За логікою речей яповинен припаяти аудіокабель до ноги №3 фішки А (це буде плюс) і доноги №3 на фішці С1 (що у свою чергу буде мінус тобто землею).
Просто купити фішки теж не варіант тому що коштують вони насекундочку по 400 з лишком гривень. Дорогувато чи що. Тим більше, їх треба купити дві і це виходить вже майже штука гривень.
Коротше більпечальбіда. Допоможіть мені розібратися... Будьласка
Коментарі11
На пряму грати не буде! Це лінійний вихід на Саб. Потрібен або підсилювач, або активний Саб.
У мануалі описується купа налаштувань для цього виходу, плюс він начебто вихід з підсилювача. Не факт що це звичайний лінійний вихід
Вихід для керування зовнішнім сабвуфером (вихід сабвуфера, керований за потужністю/частотою) ось що написано в характеристиках мафона.
на першій схемі, зазначено в роз'ємі С1 підключатися кабель виходу підсилювача
Коротше в будь-якому випадку кидати на підсилок а потім уже Саб?
магнітола знатна, і за налаштуваннями має бути хороша, але без підсилювання саб не підключиш
я особисто не зустрічав не однієї магнітоли в якій був би вбудований окремий підсилювач для саб
Не так.Дивися, у тебе колодка А. Там пін 3 - вихід на саб. Там же є і Ground, тобто маса. Колодка C1 - це ті ж дублюючі виходи, що і в колодці В, тільки під тюльпани .Це якщо у тебе вся аудіосистема зав'язана через предусилитель.Сабу потрібні 2 конта...
Тобто тут головне тільки сигнальне проведення з третього піна колодки А. А масу взяти з восьмого піна тієї ж колодки?
З будь-якого роз'єму, що має Line Ground. Я б узяв з C1 для перестрахування. З іншого боку, ти можеш просто перевірити, чи працює ця система, взявши простий динамік і підключивши його на SubOut і Ground.
Ну це так. Я так і хотів, просто мене дуже збентежив проводок під назвою BN.
