Знову привіт Вам!
Не зовсім ясно з назви статті, тому відразу поясню :
У мене з придбання машини, була встановлена сигналізація TigerEscort Потім, згодом, підвернулися парктроніки Tiger TG-P4BLACK. Виборі доводчиків стекол, вибір був зроблений дужешвидко, вибрав доводчик Tiger PWM-2 на двастекла./i> .

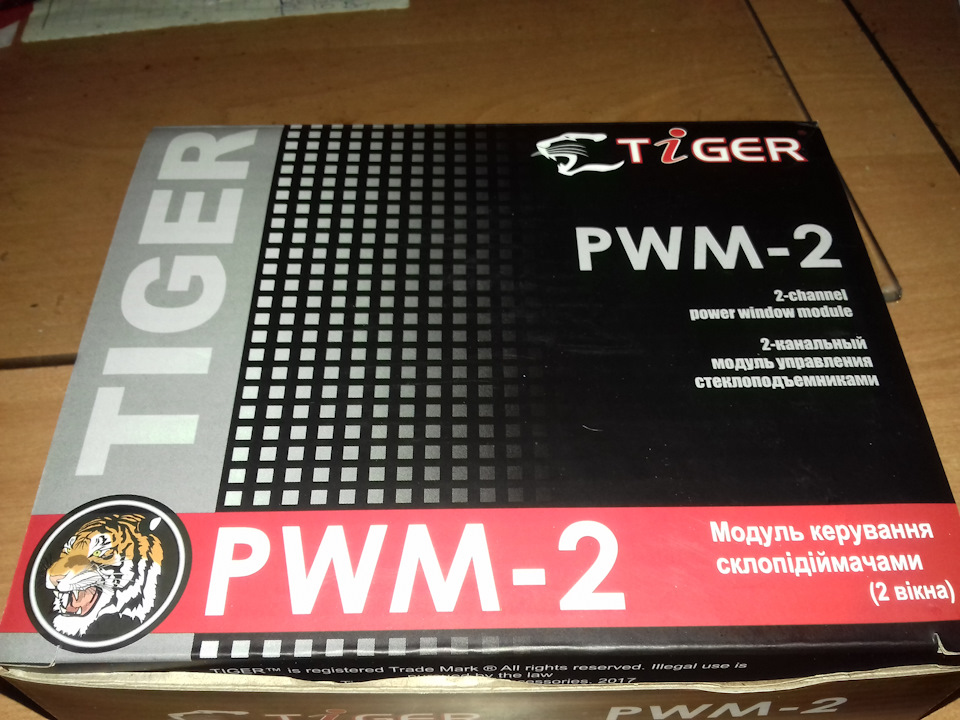

Прийшло все швидко і добре упаковано.
Після роботи з невеликим, позаплановим ТО, перемкнулися напідключення доводчиків.
Підключав за схемою з інструкції та сигналізації тасклодоводчиків.
Для зручності наведу схеми тут.

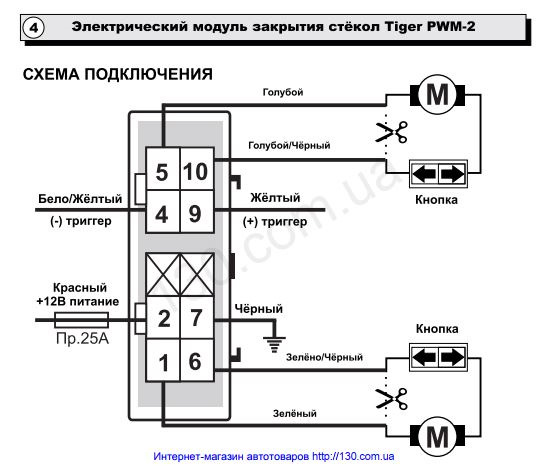

> Схема підключення доводчиків

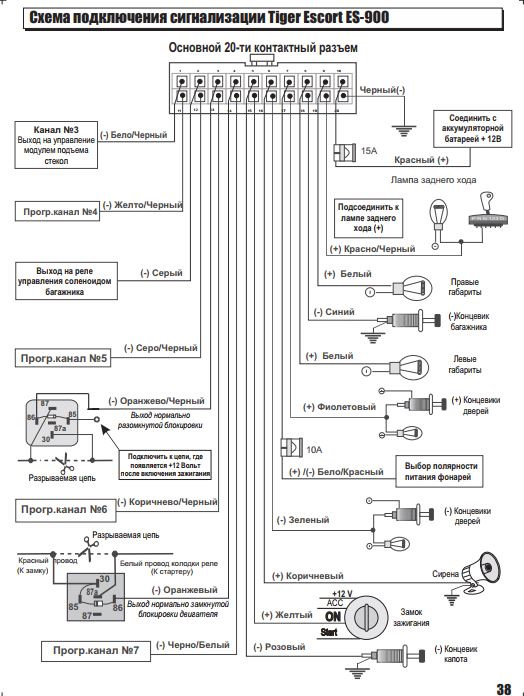

Схема підключення сигналізації
Для підключення необхідно було розібрати центральну турель, щоботримати доступ до кнопок склопідйомників.

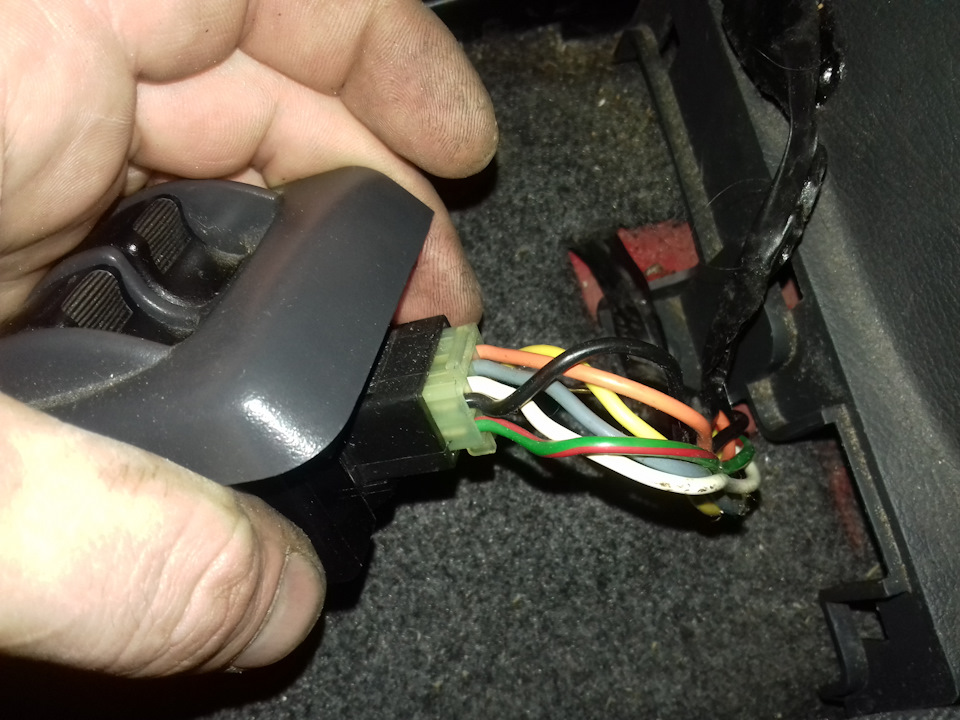

Роз'єм кнопок склопідйомників
Згідно з інструкцією склопідйомників, необхідно підключити в розривкнопок управління склопідйомників.
Коліри дротів у роз'ємі кнопок склопідйомників можуть відрізнятися, але позиції контактів — незмінні.
У роз'ємі необхідно розрізати ось ці 2 дроти.
У бік кнопок припаюємо провід від доводчика з чорноюсмужкою, у бік моторчиків — провід без чорної смужкиодного кольору відповідно.
Місця пайки обсаджуємо термоусадкою і вже можна збирати центральнутурель.
Далі треба підключити "+"< /b» - його підключив у блоцізапобіжників салону, до лівої колонки запобіжників "постійно піднапругою". "-" підключив ближче, до корпусу центральної турелі, підболтик кріплення роз'єму для підключення до мізків машини. Керуючийсигнальний провід, цей довідник передбачає сигнал і "+" і "-". Моясигналізація передбачає подачу сигналу з негативним сигналом, з 1контакту блоку сигналізації. Тому використовував жовтий провід ізбілою смугою. Щоправда довжини дроту не вистачало, то довелосядодати дроту близько 1 м. Це дозволило розмістити сам блоксклопідйомників там, де мені захотілося — під попільничкою.
Підключили, випробували. З першого разу, як завжди, неспрацювало.Поправив надійно контакти і все запрацювало.
Тепер тішить.
Коментарі16
Тема сисек не розкрита! Складання халтурна, де синя ізольда?))))
де ти сіські у статті взагалі побачив?! а на рахунок ізольди - ти ж знаєш, що ми вже на наступному левелі)))
Ставив так званий доводчик потенціал, дуже хотілося функцію в один дотик, плюс пам'ять відкритих вікон теж зручно влітку, але зараз би ставив звичайний доводчик просто
А з чим пов'язана зміна побажань?
Не ідеальність доводчика, можна керувати тільки одним вікном одночасно, плюс неможливо вимкнути функцію пам'яті відкритих вікон (влітку зручно, а в решту часу вона може приглючити і на 2 см опустити вікно). Один дотик зручно на платних парковках, ти ...
за пам'ять теж думав, але вирішив, що все-таки це швидше мінус ніж плюс. Коли ставиш машину на сигналізацію, вікна зачинилися, а коли повертаєшся до неї в дощ, просто знімаєш із сигналізації - привіт мокрий салон ... а на рахунок один дотик якось і з...
Там обмеження за часом, пів години начебто
за якої функції ця затримка?
Не впевнений що у твоєму доводчику є така штука, це я доводчику потенціал
так я про твого доводчика і питаю))опиши, коли і які функції є))
1. Довід вікон, штатно як у всіх2. Опускання вікон до положення, працює якщо ставив машину на охорону до 30 хвилин тому, не більше3. Опускання/піднімання в один дотик, натискаєш раз кнопку і вікно їде вгору/вниз до упору, для зупинки потрібно натисну...
ага! не поганий функціонал))) тепер зрозумів про яку затримку ти говорив))) спасибі)))
А мені на 4 стекла запакуйте будь ласка)))
адреса знаєш, де пакують)))до речі, у мене на самому блоці доводчика залишилося 2 незадіяні контакти ... треба розібратися для чого ;)
Які? Контакту або дроту? Провід на кшталт один зайвий.
на жаль фото не зробив. вільні саме контакти на блоці. до них у роз'ємі немає відповідних мам і проводів відповідно
